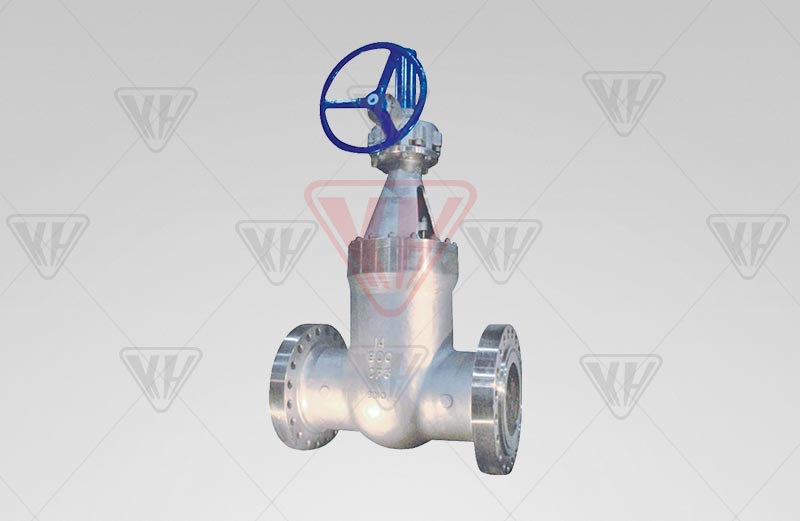

高压美标自密封闸阀
201952213271715
产品型号：Z541Y
公称通径：NPS 2"~32"
公称压力：900LB
阀体材质: 铸钢A216，WCB(碳钢)；不锈钢（CF8，CF8M，CF3M，CF3）；低温钢，铬钼钢等
驱动方式: 电动、气动、液动、齿轮等
设计造作：API600
检验和试验：API598
法兰尺寸：ASME B16.5
对焊尺寸：ASME B16.25
结构长度：ASME B16.10
温度基准：ASME B16.34
产品详情

产品介绍：

       美标闸阀是作为截止介质使用，在全开使佧个流通直通，此时介质运行的压力损失最幼。API gate valve 钢造法兰闸阀通常合用于不必要时时启关，并且维持闸板全开或全关的工况，不合用于作为调节或节流使用。对于高快流动的介质，美标闸阀的闸板在部门开启情况下能够引起闸门的振动，而振动又可能危险闸板和阀座的密封面，而节流会使闸板遭逢介质的冲蚀。从结构大局上，重要的区别是所选取的密封元件的大局。



用处和机能规范

1.1用处：

a、本产品重要用于气体、液体介质管路上作启关器，接通或截断介质流，不合用于调节介质流量。拥有流阻幼，启关较省力蹬着点。

b、合用领域：化工、石油、冶金、造纸、造药等行业。

1.2机能规范：

试验压力 压力等级 150Lb 300Lb 600Lb 900Lb MPa
壳体试验 3.0 7.5 16.5 22.5
气密封试验 0.6 0.6 0.6 0.6
密封试验 2.2 5.5 12.1 16.5
上密封试验 2.2 5.5 12.1 16.5
使用领域
阀门材质 合用温度（℃） 合用介质
WCB -29℃~425℃ 水、蒸气、油品等
WC6 -29℃~540℃ 水、蒸气、油品等
ZG1Cr5Mo -29℃~550℃ 水、蒸气、油品等
CF8 ≤200℃ 硝酸类、弱侵蚀性气体或液体介质
CF3 ≤200℃ 醋酸类、弱侵蚀性气体或液体介质



阀门重要零件资料：

阀体资料   部件资料

阀体、阀盖、闸板

阀杆

填料

WCB WCB F6a 柔性石墨
WC6 WC6 38CrMoALA 柔性石墨
ZG1Cr5Mo ZG1Cr5Mo 38CrMoALA 柔性石墨
CF8 CF8 F304 柔性石墨
CF3 CF3 F316 柔性石墨



产品表形及结构尺寸：

900(PN150)环槽法兰RTJ面自密封式 2 50 2 368 371 368 51 458 280 - - 832 590 DZW20A
21/2 65 21/2 419 422 419 62 550 280 - - 880 590 DZW30A
3 80 3 381 384 381 74 610 300 660 310 910 590 DZW30A
4 100 4 457 460 457 100 702 350 750 310 1020 590 DZW45A
5 125 5 559 562 559 125 850 400 900 310 - - DZW60A
6 150 6 610 613 610 150 980 500 1060 460 1060 830 DZW90
8 200 8 737 740 737 201 1100 650 1140 460 1150 830 DZWl20
10 250 10 838 841 838 252 1320 700 1370 460 1320 870 DZWl80
12 300 12 965 968 965 303 1500 900 1560 460 1580 870 DZW250
14 350 14 1029 1038 1029 322 1900 900 1950 600 1660 1170 DZW350
16 400 16 1130 1140 1130 373 2050 900 2100 600 1780 1170 DZW500
