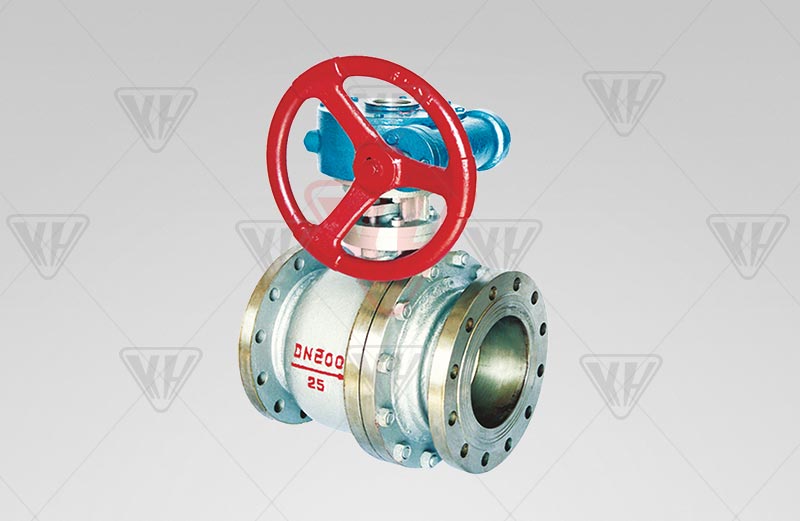

蜗轮液化气球阀
2019522142428555
产品型号：Q341F-25
公称通径：DN15~800mm
公称压力：PN1.0~2.5MPa
重要材质：WCB、1Cr13
工作温度：-29-150℃
合用介质：液化石油气、天然气
产品详情

液化石油气球阀概述：

        Q347F-16C/25/40液化石油气球阀关关件球体绕阀体中心线作旋转来达到开启、关关的一种阀门，密封件嵌于阀座内，金属阀座尾端设有弹簧，当密封面磨损或者销毁时，在弹簧作用下推动阀座与球体形成金属密封。其拥有怪异的自动泄压职能，当阀门中腔介质压力超过弹簧预紧力，出口端阀座后退脱离球体，达到自动泄压成效，泄压后阀座自动复位，合用于水、溶剂、酸和天然气等通常工作介质，并且还合用于工作前提恶劣的介质，如氧气、过氧化氢、甲烷和、乙烯等，在各行业得到宽泛的利用。

液化石油气球阀结构特点：

1、怪异的阀座密封结构
       阀座选取前密封设计结构，此结构拥有双向密封和中腔自动泄压职能。镶嵌有密封资料的密封座是浮动，它由弹簧加载，在关关地位时，密封面始终与球体维持缜密接触，确保阀门在高、低压差下均能达到泄漏密封。
2、自动泄压结构
       傍边腔压力出现异常升高景象时，单密封结构的球阀拥有自动泄压职能，而双密封结构的球阀则有阀体上的附加泄压装置进行泄压。
3，密封的垂危救护职能
       阀门设计有辅助的阀座垂危密封系统。一旦密封面受损，能够通过辅助密封系统注射相应的密封剂进行垂危救护，必要时辰也能够通过辅助系统对阀座区域进行冲刷光滑等。
4、防静电装置
       当操作阀门时，由于球体阀座之间摩擦，会产生静电电荷并聚积在球体行。为预防产生静电火花，特在阀门上设置防静电装置，把产生的静电导出。
5、防火结构
       固定球阀阀座选取怪异结构，当产生火警时，非金属密封面资料销毁时，金属环利用弹簧的弹力推动阀座与球体吻合密封，从而阻止火势舒展和介质表流。（防火结构设计切合API607，JB/T6899和BS755）,
6、全通径结构及缩径结构
       为满足用户需要，远一公司球阀有全通径系列和缩径系列，全通径球阀的管路内径与管路内径一致，便于排除等，缩径球阀沉量轻，其流体阻力仅为一样口径截止阀一部门，远景较为辽阔。
7、阀体的泄放装置
       可凭据客户装置要求，球阀的阀体上装置渗出阀。一旦阀门的两端被封关，阀腔内的积压可通过阀体的渗出阀进行排放泄压。


液化石油气球阀重要零件资料:

阀体 阀杆 阀球 密封面 垫片 填料 工作温度 合用介质
WCB 1Cr13 1Cr13

1Cr13

司太立合金

本体资料

柔性石墨

不锈钢加柔性石墨

08软钢

F304 F316

柔性石墨

编结石墨

-29-150℃ 液化石油气、天然气
WC6 15CrMo 15CrMo -29-150℃
WC9 25Cr2MoV 25Cr2MoV
LCB 304 304 --29-150℃
CF8 304 304 -29-150℃ 液化石油气、天然气
CF3 304L 304L
CF8M 316 316
CF3M 316L 316L



液化石油气球阀重要衔接尺寸及沉量（国标）

公称
通径 		尺度值 参考值 沉量（kg）
L D D1 D2 b f Z-Φd H1 H2 H3 H4
法兰 对焊 Q47F Q347F
mm PN1.0（Mpa）
15 108 165 95 65 46 14 2 4-Φ14 145   210 346 4.5
20 117 190 105 75 56 16 2 4-Φ14 152   220 352 5.5
25 127 216 115 85 65 16 2 4-Φ14 162   235 364 7
32 140 229 140 100 76 18 2 4-Φ18 175   255 382 11.5
40 165 241 150 110 84 18 2 4-Φ18 188   280 406 17
50 178 292 165 125 99 20 2 4-Φ18 205 228 308 430 22 31
65 190 330 185 145 118 20 2 4-Φ18 222 248 340 460 28 39
80 203 356 200 160 132 20 2 8-Φ18 242 270 380 494 41 52
100 229 432 220 180 156 22 2 8-Φ18 265 294 430 538 48 71
125 346 508 250 210 184 22 2 8-Φ18   322 490 588   103
150 394 559 285 240 211 24 2 8-Φ23   358 560 644   180
200 457 660 340 295 286 24 2 8-Φ23   406 640 704   290
250 533 787 395 350 319 26 2 12-Φ23   468 730 766   400
300 610 838 445 400 370 26 2 12-Φ23   538 830 830   540
350 686 889 505 460 429 26 2 16-Φ23   610 940 922   734
400 762 991 565 515 480 26 2 16-Φ26   682 1060 1020   1005
450 864 1092 615 565 530 28 2 20-Φ26   755 1180 1114   1372
500 914 1194 670 620 582 28 2 20-Φ26   832 1300 1204   1880
600 1450 1394 780 725 682 34 2 20-Φ30   922 1420 1290   2648
700 1650 1549 895 840 794 34 2 24-Φ30   1015 1540 1375   3828
800 1850 1778 1015 950 901 36 2 24-Φ34   1110 1650 1448   5462
PN1.6（MPa）
15 108 165 95 65 46 14 2 4-Φ14 145   210 346 4.5
20 117 190 105 75 56 16 2 4-Φ14 152   220 352 5.5
25 127 216 115 85 65 16 2 4-Φ14 162   235 364 7
32 140 229 140 100 76 18 2 4-Φ18 185   255 382 11.5
40 165 241 150 110 84 18 2 4-Φ18 188   280 406 17
50 178 292 165 125 99 20 2 4-Φ18 205 228 308 430 22 31
65 190 330 185 145 118 20 2 4-Φ18 222 248 340 460 28 39
80 203 356 200 160 132 20 2 8-Φ18 242 270 380 494 41 52
100 229 432 220 180 156 22 2 8-Φ18 265 294 430 538 58 71
125 356 508 25 210 184 22 2 8-Φ18   322 490 588   103
150 394 559 285 240 211 24 2 8-Φ23   358 560 644   182
200 457 660 340 295 266 24 2 12-Φ23   406 640 704   292
250 533 787 405 355 319 26 2 12-Φ26   468 730 766   404
300 610 838 460 410 370 28 2 12-Φ26   538 830 830   545
350 686 889 520 470 429 30 2 16-Φ26   610 940 922   745
400 762 991 580 525 480 32 2 16-Φ30   682 1060 1020   1020
450 864 1092 640 585 548 34 2 20-Φ30   755 1180 1114   1392
500 914 1194 715 650 609 36 2 20-Φ34   832 1300 1204   1910
600 1450 1394 840 770 720 38 2 20-Φ36   922 1420 1290   2688
700 1650 1549 910 840 794 40 2 24-Φ36   1015 1540 1375   3878
800 1850 1778 1025 950 901 42 2 24-Φ39   1110 1650 1448   5522
PN2.5（MPa）
15 140 165 95 65 46 14 2 4-Φ14 150   218 354 4
20 152 190 105 75 56 14 2 4-Φ14 158   228 360 5
25 165 216 115 85 65 16 2 4-Φ14 166   245 374 7.5
32 178 229 140 100 76 18 2 4-Φ18 180   265 392 11.5
40 190 241 150 110 84 18 2 4-Φ18 195   290 416 16
50 216 292 165 125 99 20 2 4-Φ18 216 240 320 442 21 30
65 241 330 185 145 118 22 2 8-Φ18 234 260 355 475 28 39
80 283 356 200 160 132 24 2 8-Φ18 252 280 394 508 41 52
100 305 432 235 190 156 24 2 8-Φ23 278 308 445 552 58 72
125 381 508 270 220 184 26 2 8-Φ26   345 512 610   104
150 403 559 300 250 211 28 2 8-Φ26   390 592 686   180
200 502 660 360 310 274 30 2 12-Φ26   455 690 754   284
250 568 787 425 370 330 32 2 12-Φ30   528 790 826   390
