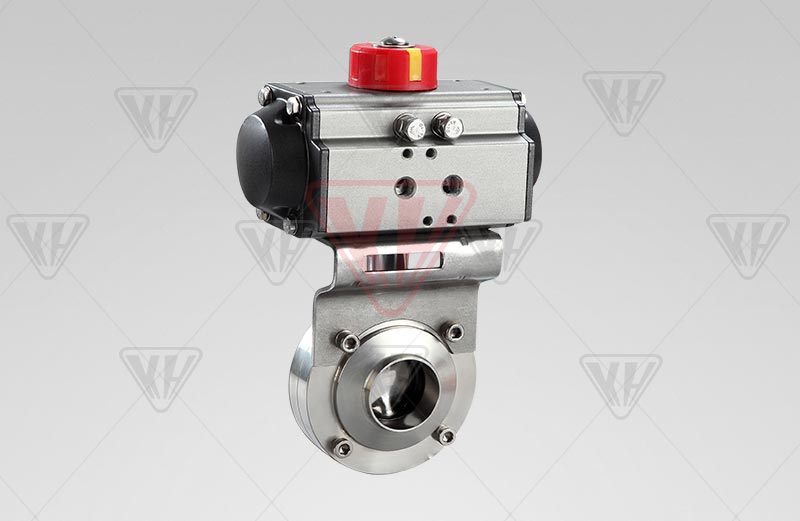

气动卫生级蝶阀
20195289513488
产品型号：D681
公称通径：DN20~108mm
公称压力：PN0.6~1.6MPa
合用温度：-20~80℃
阀体材质：不锈钢（P4、P6）
设计凭据：GB尺度
设计尺度：GB/12238-1989
尝试和检验：JB/T9092
产品详情

气动卫生级蝶阀特点
       ab1caa20-a0a4-42c4-bdbe-1cbc6ac75e4c 防爆、开关、定位器

       ab1caa20-a0a4-42c4-bdbe-1cbc6ac75e4c 欧系精装、技术精湛、密封靠得住、代替进口

       ab1caa20-a0a4-42c4-bdbe-1cbc6ac75e4c 可拆衔接，工作不变、结构单一、维建方便

       ab1caa20-a0a4-42c4-bdbe-1cbc6ac75e4c 启关力矩幼、响应迅快、品质优越、寿命长

       ab1caa20-a0a4-42c4-bdbe-1cbc6ac75e4c 内壁抛光、表表光亮、轻巧美观、清洁卫生、无死角易洗濯

技术参数
公称通径 DN20~108mm
衔接方式 表螺纹、三片式焊接、卡箍、对焊
气缸选配 AT系劣注GT系劣注进口执行器系列
气缸大局 双作用、单作用（弹簧复位）
节造方式 二位堵截（开关型）、调节型、三段式（开度可� 。�
公称压力 6、10、16bar（如需更高压力订货时请注明）
气源压力 双作用:4~8bar、单作用:5~8bar
介质温度 W5:-20~80℃   W6:-20~150℃   W9:-30~120℃
环境温度 尺度型:-20~80℃
阀体材质 不锈钢（P4、P6）
密封材质 丁晴橡胶（X）、氟橡胶(FKM)、三元乙丙橡胶（E）

备注：其他特殊密封材质或特殊温度亦可凭据客户要求设计选型 。


重要表形尺寸-PN6~16（6~16bar）
公称通径[DN] 表螺纹衔接尺寸 三片式衔接尺寸 卡箍衔接尺寸 对焊衔接尺寸 Lo H 执行器型号
L1 D M L2 D d L3 D d L4 D d
20 100 78 19.05 66 78 50.5 66 78 19.05 141/141 157/557 ATD50/ATE50
25 66 78 40xl/6 100 78 25.4 66 78 50.5 66 78 25.4 141/141 157/557 ATD50/ATE50
32 66 78 48xl/6 100 78 31.8 66 78 50.5 66 78 31.8 141/141 157/557 ATD50/ATE50
38 70 86 60xl/6 100 86 38.1 70 86 50.58 70 86 38.1 141/141 157/557 ATD50/ATE50
51 76 102 70xl/6 104 102 50.8 76 102 64 76 102 50.8 141/159 171/180 ATD50/ATE63
63 80 115 85xl/6 112 115 63.5 80 115 77.5 80 115 63.5 141/159 169/169 ATD63/ATE63
76 84 128 98xl/6 112 128 76.1 84 128 91 84 128 76.1 159/211 194/208 ATD63/ATE75
89 120 139 88.9 90 139 106 90 139 88.9 159/248 200/224 ATD63/ATE88
102 104 159 132xl/6 128 155 101.6 102 155 119 102 155 101.6 211/248 220/242 ATD75/ATE88
108 128 159 108 108 159 119 108 159 108 211/269 223/245 ATD75/ATE100

备注：凭据分歧的阀门扭矩，分歧的气源压力以及分歧的现实工况，选择相匹配的执行器其有关表形尺寸也随之变动 。
