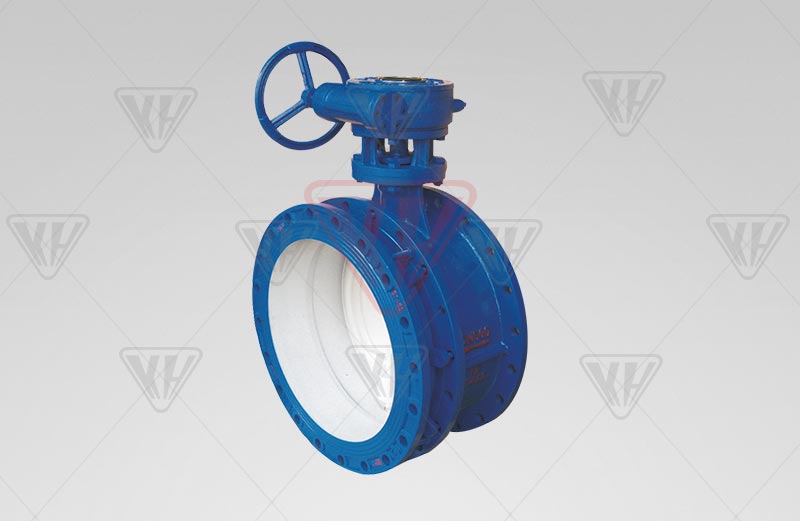

法兰伸缩蝶阀
201952895514584
产品型号：SD341X
公称通径：DN50～2000mm
公称压力：PN0.6~1.6MPa
合用温度：X:-40℃～90℃;XF:-20℃～200℃（软密封）；碳钢:-29℃～425℃ 不锈钢-40℃～650℃（硬密封）
合用介质：水、空气、天然气、油品及弱侵蚀性流体
驱动方式：蜗轮传动、电动、气动、液动
阀体资料：WCB、QT450-10、不锈钢
造作尺度：JB/T8527-97、GB/T 122387-89
法兰尺度：GB9113-2000、GB17241.6-1998
检验尺度：GB/T 13927-92
产品详情

产品简介

       法兰伸缩蝶阀拥有自动赔偿管路热胀冷缩方便装卸的职能，使用于温度在120℃以下，公称压力在1.6MPa以下的石油，化工、电力、造纸、给排水和市政建设等工业管路上作调节流量和载断流体的最佳装置。


工作道理

      法兰伸缩蝶阀分三种类型：
A、通常型：选用时按伸缩器的设计规范设计装置，如需加限位螺栓，请设计时注明。
B、固定限位型：它即可伸缩，又能限位，拥有把伸缩部门固定起来不让其伸缩的职能。其特点是职能多，合用领域更广。
C、加长型：它是把通常型伸缩蝶阀的伸缩节加长，使其长度切合用户所需长度（不蕴含伸缩量），其特点是在老管路的刷新时，原管路上的阀门必要更新换代，不需把原管路上的阀门的衔接部宰割衬，即可取而代之。加长型选用时也应试虑加限位措施，如需限位请设计时注明。

产品特点：

1、密封部位可调节更换，密封机能靠得住。

2、结构怪异，设计矫捷，沉量轻，省力，启关迅快。

3、伸缩蝶阀不仅能赔偿管路温差缩产生的热胀冷缩的职能，还能为维建阀门装置更换提供方便。

装置当苦衷项：

1、法兰伸缩蝶阀装置前必须平放，切勿轻易磕碰，运行时严禁将支架卸掉。

2、法兰伸缩蝶阀出厂时结构长度为最幼长度，装置时，拉至装置长度（即设计长度）。

3、当管路间长度超过伸缩阀装置长度时，请调整管路距离，切勿强行拉伸缩蝶阀，以免败坏蝶阀。

4、法兰伸缩蝶阀可在肆意装置，做温度赔偿用时，在管路装置实现后，需沿管路轴线方向两端加支架，预防伸缩阀伸缩管拉出。


重要表形尺寸 PN1.0MPa

DN
(mm) 		手动装置 D D1 d b C L n-d0 4-M H H1 H2 L1 L2 L3 L4 L5 φ WT
(kg)
L0 Lmax Lmin
300 3D-30/250 445 400 370 28 57 282 302 252 8-φ23 M27 959 542 267 449 178 254 104 473 300 148
350 3D-30/250 505 460 429 30 64 301 321 271 12-φ23 M20 1048 583 315 449 178 254 104 473 300 188
400 3D-30/250 565 515 480 32 70 313 333 283 12-φ28 M24 1120 620 350 449 178 254 104 473 300 237
450 3D-30/250 615 565 530 32 76 334 354 304 16-φ28 M24 1190 667 373 449 178 254 104 473 300 268
500 3D-30/400 670 620 582 34 76 346 366 316 16-φ28 M24 1280 702 428 486 178 254 130 528 300 289
600 3D-60/800 780 725 682 36 89 398 418 368 16-φ31 M27 1409 759 450 627 196 245 162 596 400 480
700 3D-60/800 895 840 794 40 115 425 445 395 20-φ31 M27 1613 885 528 627 244 245 162 596 400 645
800 3D-120//1500 1015 950 901 44 120 455 475 425 20-φ34 M30 1736 1013 573 635 244 295 196 711 300 818
900 3D-120//1500 1115 1050 1001 46 120 485 505 455 24-φ34 M30 1860 1071 639 635 270 295 196 711 300 956
1000 3D-120//1500 1230 1160 1112 50 150 495 515 465 24-φ37 M33 2107 1234 723 955 270 296 295 807 300 1277
1200 3D-120//1500 1455 1380 1328 56 175 542 562 512 28-φ40 M366 2326 1343 833 955 455 296 295 807 300 1764
1400 3D-200/4000 1675 1590 1530 62 195 612 632 582 32-φ43 M39 2996 1668 1078 1270 455 387 414 1089 500 4280
1600 3D-200/4000 1915 1820 1750 68 220 640 660 610 36-φ49 M45 3246 1778 1218 1270 598 387 414 1089 500 4953
1800 3D-200/12000 2115 2020 1950 70 245 710 730 680 40-φ49 M45 3720 2044 1426 1628 745 387 602 1399 500 7416
2000 3D-600/12000 2325 2230 2150 74 270 775 795 745 44-φ49 M45 3851 2115 1486 1630 750 417 602 1399 500 9372
