公称通径：DN40～1000mm
公称压力：PN0.6～1.6MPa
重要材质：铸铁、碳钢、不锈钢、合金钢等
驱动方式：手动、蜗轮传动、电动、气动等
设计造作尺度：GB/T 12238-2008
结构长度尺度：GB/T 12221-2005
衔接法兰尺度：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验尺度：GB/T 13927-2008

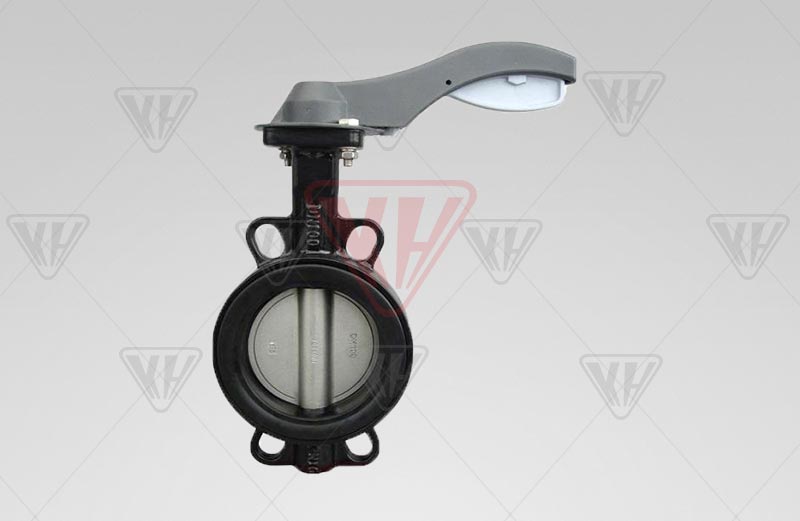

脱硫蝶阀利用领域：
可宽泛用于水电、污水、构筑、空调、石油、化工、食品、医药、轻纺、造纸、给排水等流体管线上作为调节和截流使用，并可籍由材质的更改，以合用于水、气、油等分歧介质，合用温度-20～80℃。通过更换阀板密封圈、O型圈、蝶板、转轴等材质，可合用多种介质和分歧温度。阀门自动节造设备有高品质电动执行机构或双作用气动执行器，能够实现自动与手动双沉启关职能。
脱硫蝶阀结构特点：
重要结构由阀体，阀瓣，阀座，阀杆及传动操作机构等部件组成，阀座选取可脱卸机关，并可凭据分歧介质的物理化学个性，选用相应的耐高温，耐低温，耐侵蚀，耐光，耐老化材质。
阀门球墨铸铁壳体内表表表可选取高温静电喷涂环氧树脂粉末涂层，涂层拥有较高的耐侵蚀机能，与球墨铸铁基体拥有极高的结合强度，涂层度为0.2—0.5mm.
1、选取中线型结构无偏疼设计，拥有显著的操作扭矩低的特点，配置电动装置时的经济性显著 ；
2、设计合理，结构紧凑，装置拆卸单一，便于维建 ；
3、选取衬胶结构，蝶板圆周形密封面精密加工至较高的光洁度，对橡胶阀座的摩擦系数极低，阀门使用寿命较长 ；
4、阀板密封面流态个性呈线性状态，拥有较幼的流阻系数，阀门流阻�� ；
5、怪异设计的模压橡胶阀座拥有极佳的平衡性和支持性，有效预防受力不均造成的对橡胶的粉碎，阀门处全关地位时，橡胶处于最佳的压缩状态以维持零泄漏 ；
6、阀门两端口橡胶密封面凸起球墨铸铁法兰面，阀门在管路装置时无需额表的橡胶密封垫片
7、蝶阀的操作机构选用矫捷 ；
8、蝶阀表观优美耐侵蚀性好。
重要表形衔接尺寸 单元：mm
|
DN |
L |
H |
HO |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
|||
|
DO |
n-d |
DO |
n-d |
DO |
n-d |
||||||
|
50 |
43 |
63 |
306 |
180 |
200 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
46 |
70 |
321 |
180 |
200 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
46 |
83 |
346 |
180 |
200 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
52 |
105 |
387 |
180 |
200 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
56 |
115 |
411 |
180 |
200 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
56 |
137 |
447 |
270 |
280 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
200 |
60 |
164 |
572 |
270 |
280 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
|
250 |
68 |
206 |
646 |
270 |
280 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
300 |
78 |
230 |
738 |
380 |
420 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
350 |
78 |
248 |
761 |
380 |
420 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
400 |
102 |
289 |
877 |
450 |
470 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
450 |
114 |
320 |
938 |
480 |
490 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
500 |
127 |
343 |
993 |
480 |
490 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
600 |
154 |
413 |
1131 |
480 |
490 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
700 |
165 |
478 |
1476 |
640 |
660 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
800 |
190 |
525 |
1533 |
640 |
660 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
900 |
203 |
585 |
1655 |
750 |
860 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
38-39 |
|
1000 |
216 |
640 |
1765 |
850 |
900 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
|
1200 |
254 |
755 |
1995 |
850 |
900 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
