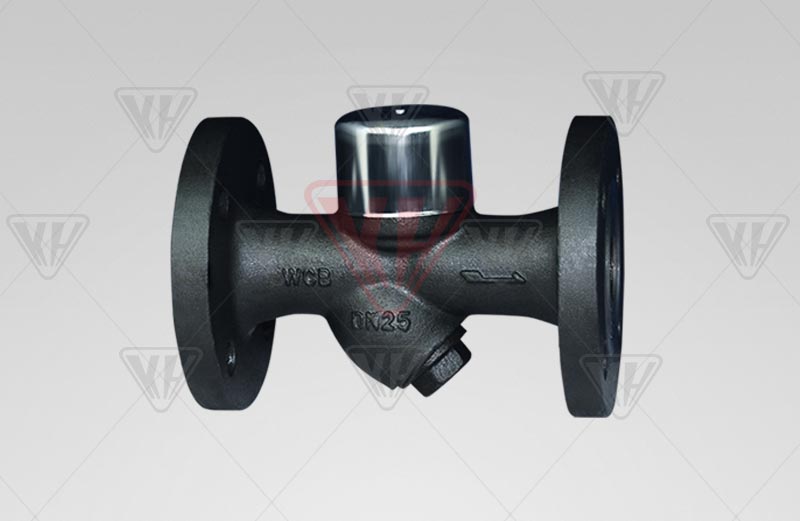

热动力圆盘式蒸汽疏水阀
2019528155856179
产品型号：CS49Y
公称通径：DN15~65mm
公称压力：PN0.01~1.6MPa
工作温度：≤350℃
重要材质：锻钢、不锈钢、钛合金钢、铬钼钢、低温钢
驱动方式：手动
设计规范：GB/T 9093
结构长度：GB/T 12250
螺纹衔接：ISO 228
法兰衔接：JB/T 79,GB 9113,ANSI B16.34
试验与检验：GB/T 13927
产品详情

热动力圆盘式蒸汽疏水阀工作道理：

       圆盘式疏水阀是利用蒸汽和凝固水通过阀孔时流快和体积产生变动分歧热力学性质，驱动阀片开关阀座孔，从而达到阻汽排水。



热动力圆盘式蒸汽疏水阀结构特点：

1、本阀结构扎实、沉量轻、体积幼、使用压力领域大，不需任何调节。

2、拥有空气排放装置，迅快排除初时空气,保障急剧启动。

3、可接受过热空气，抗冻能力强，装置不受限度。


重要表形尺寸：

型号 公称通径 L H H1 ø
CS49H 15 150 110 50 53
20
25 160
32 230 148 70 68
40
50 158 77 77
65 250 173 80
