公称通径：DN40~1600mm
公称压力：PN1.0~2.5MPa
合用介质：水、油品、海水、污水
合用温度：0~80℃
法兰尺度：GB/T17241.6、GB/T9113
试验尺度：GB/T13927、API598

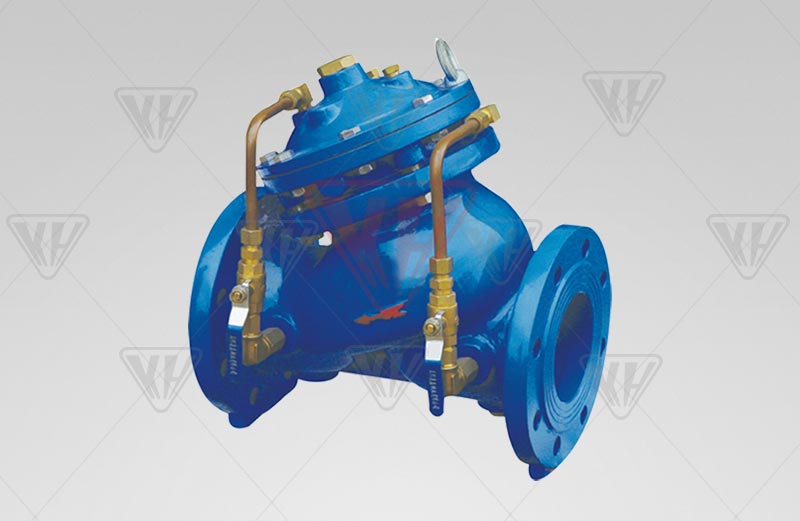

一、多职能水泵节造阀结构特点
多职能水泵节造阀由主阀和调节阀及收受系统组成，阀体选取直流式阀体，主阀节造室为膜片式或活塞式的双节造室结构，节造室比通常水力节造阀增长了一个，增长了对主阀的节造职能，实现了对水泵出口的缓慢开启、全开、缓关、截止等多职能节造，实现了一个阀门、一次调节对水泵出口的多职能节造 。
本产品的收受系统选取调节阀节造，通过设定调节阀的开度，可方便实现必要的各项节造参数，如主阀的开启快率、缓关快率等等 。
二、多职能水泵节造阀工作道理
当水泵起动起后，水压作用于主阀阀盘下面和节造室下腔，此压力使主阀开启，节造室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启 。设定调节阀的开度可得到相宜地主阀开启快率 。当水泵终场工作后，进口端水压迅快降落，在自沉、弹簧压力作用下急剧关关大部门隔度，预防了水倒流余下的开杜咨节造室上腔的水压和下腔水压结合作用下缓缓关关，关关快率减慢形成了缓冲，预防压力剧增 。
设定调节阀A、B的开度和开度比可得到相宜的阀门启关快率 。
三、多职能水泵节造阀工作特点
1、预防水锤成效好，将缓开、止回快关、缓关等解除水锤的技术一体化，预防开泵不锤和停泵倒流与水锤对供水管路和水泵的侵害 。
2、操作方便，无需为阀门另配电控系统，阀门随水泵的开启与终场自动并按挨次实现节造职能 。通过设定调节阀开度可得到相宜的节造参数 。
3、阀体选取了全通路、直流式、流线型设计 。水力损失幼，节能成效好 。
四、多职能水泵节造阀职能与用处
本阀门装置在水泵出口端，挨次实现缓慢开启、全开、快关、缓关等职能 。
本产品用于高层构筑给水系统和其它给水系统的水泵出口管路上，预防和减弱水泵启关时管线的水锤水击，预防水倒流�；に�，守护管路安全 。
五、多职能水泵节造阀重要技术参数
|
公称压力 |
壳体试验压力 |
密封试验压力 |
调压领域 |
缓关功夫 |
最低作为压力 |
合用介质 |
介质温度 |
|
1.0 |
1.5 |
1.1 |
0.09-0.8 |
3-60（可调） |
≥0.07 |
水 |
0-80 |
六、多职能水泵节造阀重要零件资料
|
零件名称 |
零件资料 |
|
阀体 阀盖 |
WCB |
|
阀座 阀盘 |
铜合金/2Cr13 |
|
密封圈 O型圈 |
丁腈橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
缸套 活塞（活塞型） |
2Cr13 |
|
膜片（膜片型） |
夹织物丁腈橡胶 |
|
调节阀 球阀 |
铜合金 |
|
过滤器 |
不锈钢 |
七、多职能水泵节造阀部件列表：
1、主阀2、流量调节阀3、过滤器
八、多职能水泵节造阀衔接尺寸
|
DN |
L |
H |
D(mm) |
D1(mm) |
b(mm) |
D2(mm) |
n-Φd |
||||||||||
|
mm |
mm |
PN1.0 |
PN1.6 |
PN2.5 |
PN1.0 |
PN1.6 |
PN2.5 |
PN1.0 |
PN1.6 |
PN2.5 |
PN1.0 |
PN1.6 |
PN2.5 |
PN1.0 |
PN1.6 |
PN2.5 |
|
|
40 |
240 |
270 |
150 |
150 |
150 |
110 |
110 |
110 |
18 |
18 |
18 |
88 |
88 |
84 |
4-17.5 |
4-17.5 |
4-18 |
|
50 |
240 |
270 |
165 |
165 |
165 |
125 |
125 |
125 |
20 |
20 |
20 |
102 |
102 |
99 |
4-17.5 |
4-17.5 |
4-18 |
|
65 |
270 |
340 |
185 |
185 |
185 |
145 |
145 |
145 |
20 |
20 |
22 |
122 |
122 |
118 |
4-17.5 |
4-17.5 |
8-18 |
|
80 |
300 |
400 |
200 |
200 |
200 |
160 |
160 |
160 |
22 |
22 |
24 |
133 |
133 |
132 |
8-17.5 |
8-17.5 |
8-18 |
|
100 |
350 |
440 |
220 |
220 |
235 |
180 |
180 |
190 |
24 |
24 |
24 |
158 |
158 |
156 |
8-17.5 |
8-17.5 |
8-22 |
|
125 |
400 |
460 |
250 |
250 |
270 |
210 |
210 |
220 |
26 |
26 |
26 |
184 |
184 |
184 |
8-17.5 |
8-17.5 |
8-26 |
|
150 |
480 |
500 |
285 |
285 |
300 |
240 |
240 |
250 |
26 |
26 |
28 |
212 |
212 |
211 |
8-22 |
8-22 |
8-26 |
|
200 |
500 |
640 |
340 |
340 |
360 |
295 |
295 |
310 |
28 |
30 |
30 |
268 |
268 |
274 |
8-22 |
12-22 |
12-26 |
|
250 |
605 |
690 |
395 |
405 |
425 |
350 |
355 |
370 |
28 |
32 |
32 |
320 |
320 |
330 |
12-22 |
12-26 |
12-30 |
|
300 |
700 |
820 |
445 |
460 |
485 |
400 |
410 |
430 |
28 |
32 |
34 |
370 |
370 |
389 |
12-22 |
12-26 |
16-30 |
|
350 |
800 |
950 |
505 |
520 |
555 |
460 |
470 |
490 |
30 |
36 |
38 |
430 |
430 |
448 |
16-22 |
16-26 |
16-33 |
|
400 |
900 |
1400 |
565 |
580 |
620 |
515 |
525 |
550 |
32 |
38 |
40 |
482 |
482 |
503 |
16-26 |
16-30 |
16-36 |
|
450 |
1000 |
1580 |
615 |
640 |
670 |
565 |
585 |
600 |
32 |
40 |
42 |
532 |
550 |
548 |
20-26 |
20-30 |
20-36 |
|
500 |
1100 |
1600 |
670 |
715 |
730 |
620 |
650 |
660 |
34 |
42 |
44 |
585 |
585 |
609 |
20-26 |
20-33 |
20-36 |
|
600 |
1300 |
1815 |
780 |
840 |
845 |
725 |
770 |
770 |
36 |
48 |
46 |
685 |
685 |
720 |
20-30 |
20-36 |
20-39 |
|
700 |
1400 |
2040 |
895 |
910 |
960 |
840 |
840 |
845 |
40 |
54 |
50 |
800 |
800 |
820 |
24-30 |
24-36 |
24-42 |
|
800 |
1500 |
2350 |
1015 |
1025 |
1085 |
950 |
950 |
990 |
44 |
58 |
54 |
905 |
905 |
925 |
24-33 |
24-39 |
24-48 |
|
900 |
1700 |
2606 |
1115 |
1125 |
1185 |
1050 |
1050 |
1090 |
46 |
62 |
58 |
1005 |
1005 |
1028 |
28-33 |
28-39 |
28-48 |
|
1000 |
1900 |
2765 |
1230 |
1255 |
1320 |
1160 |
1170 |
1210 |
50 |
66 |
62 |
1110 |
1110 |
1140 |
28-36 |
28-42 |
28-56 |
|
1200 |
2050 |
2950 |
1455 |
1485 |
1530 |
1380 |
1390 |
1420 |
56 |
52 |
70 |
1330 |
1328 |
1350 |
32-39 |
32-48 |
32-55 |
|
1400 |
2200 |
3180 |
1675 |
1685 |
1755 |
1590 |
1590 |
1640 |
62 |
58 |
76 |
1530 |
1530 |
1560 |
36-42 |
36-48 |
36-60 |
|
1600 |
2400 |
3400 |
1915 |
1930 |
1955 |
1820 |
1820 |
1860 |
68 |
64 |
84 |
1750 |
1750 |
1780 |
40-48 |
40-55 |
40-60 |
