公称通径：DN15-600 mm
公称压力：PN1.6~2.5MPa
合用温度：0～80℃
合用介质：水
阀体材质：球墨铸铁等
驱动方式：手动、电动、气动等
法兰尺度：GB/T 17241.6 GB9113
试验尺度：GB13927 AP1598

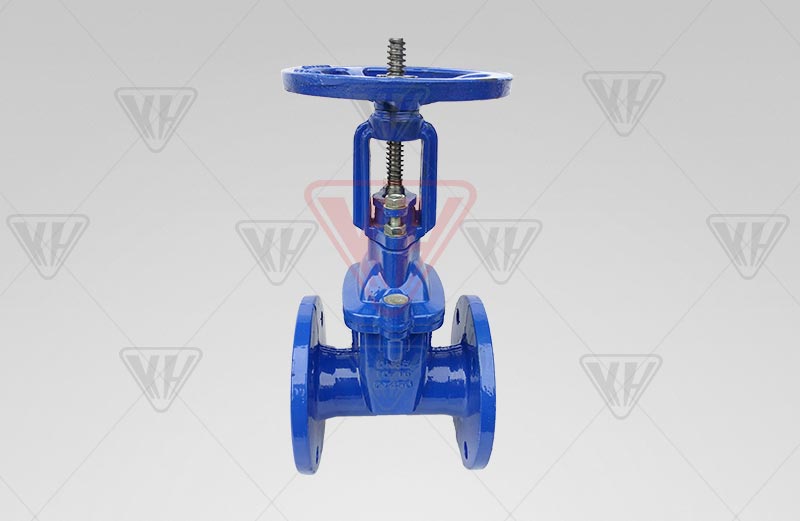

一、明杆软密封闸阀产品的概述
明杆软密封闸阀除拥有弹性座封闸阀的优
点之表，并能够较直观显示阀门开度，启关迅快靠得住，故常用于消防及工业系统。一
般装置于距地面较高的地位。我厂引进欧洲高科技阀门造作技术所出产的弹性座封闸
阀，利用闸门整体包胶产生变形赔偿作用达到优良的密封成效，克服了通常闸阀密封
不良、漏水和生锈的景象�？煽矸河糜谧岳此⑽鬯⒐怪⑹汀⒒ぁ⑹称贰⒁�
药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
二、明杆软密封闸阀产品的特点
1、整体包胶：闸门选取整体包胶，其优良的覆盖机能与精确的几
何尺寸，保障密封靠得住，寿命。
2
、沉量轻：阀体选取球铁造成，沉量轻，装置方便。
3、平底阀座：底部选取与水管一样的平底式阀座设计，不产生杂
物淤积，密封更靠得住。
4、耐侵蚀：内
腔选取无毒环氧树脂涂状，预防侵蚀和生锈，不只可供生饮，并且可用于污水系统。
5、三“0”密封：阀杆选取三路0型
环密封，磨擦阻力幼，开关轻巧，不漏水。
三、 明杆软密封闸阀重要机能参数
| 压力等级 | 1.0MPa、1.6MPa、2.5MPa |
| 阀体耐压 | 1.5MPa、2.4MPa、3.75MPa |
| 密封试验 | 1.1MPa、1.76MPa、2.75MPa |
| 工作温度 | 0～80℃ |
| 合用介质 | 水 |
四、 明杆软密封闸阀重要零件资料
| 序号 | 名称 | 资料 | 序号 | 名称 | 资料 |
| 1 | 阀体 | 球墨铸铁 | 8 | 止推垫 | 锡青铜 |
| 2 | 闸板 | 球墨铸铁表覆EPDM | 9 | 轴套 | 锡青铜 |
| 3 | 螺栓 | 镀锌 | 10 | 螺栓 | 镀锌 |
| 4 | 密封圈 | NBR | 11 | 轴盖 | 球墨铸铁 |
| 5 | 阀盖 | 球墨铸铁 | 12 | 防尘罩 | NBR |
| 6 | 阀杆 | 不锈钢 | 13 | 手轮 | 铸铁 |
| 7 | “O”形密封圈 | NBR | 14 | 紧固螺母 |
五、明杆软密封闸阀重要表形衔接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
|
HA |
322 |
332 |
350 |
420 |
581 |
581 |
736 |
882 |
1009 |
1300 |
1380 |
|
HC |
374 |
398 |
429 |
524 |
721 |
736 |
942 |
1031 |
1117 |
1655 |
1805 |
