公称通径：DN50～600mm
公称压力：PN1.0～2.5MPa
工作温度：0～120℃
合用介质：水、油、气等
法兰尺度：GB/T17241.6 GB9113
试验尺度：GB/T13927 API598

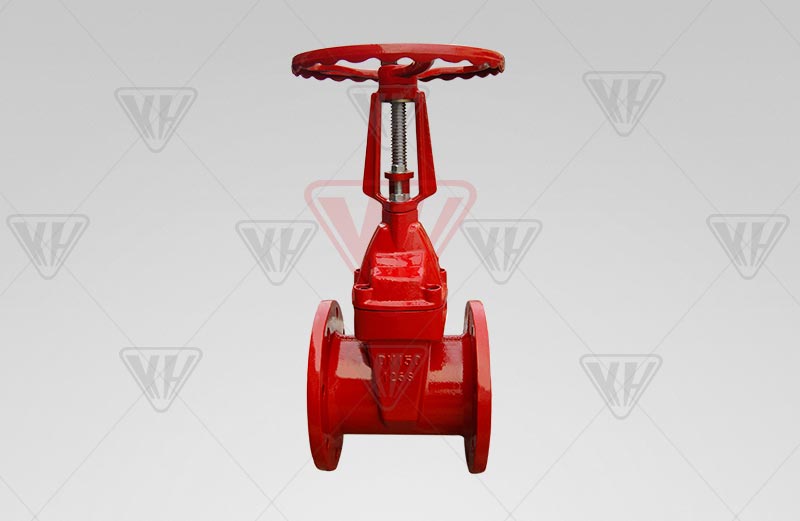

消防专用明杆弹性座封闸阀除拥有弹性闸阀的利益表,并能够较直观显示阀门开度,开关迅快靠得住.故常利用于消防及工业系统,通常装置于距地面较高地位.宽泛用于自来水、污水、构筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等液体管线上作为调节和截流装置使用。
压力试验
|
公称压力 |
强度试验 |
水密封/上密封试验 |
气密封试验 |
|
1.5* PN （MPa） |
1.1* PN （MPa） |
0.5-0.7 （MPa） |
|
|
1.0 |
1.5 |
1.1 |
0.6 MPa |
|
1.6 |
2.4 |
1.8 |
|
|
2.5 |
3.8 |
2.8 |
RRHX消防专用明杆弹性座封闸重要零部件资料明细表
|
序 号 |
零件名称 |
材质 |
|
1 |
手轮 |
可锻铸铁 |
|
2 |
阀杆螺母 |
铜合金 |
|
3 |
支架 |
灰铸铁、球墨铸铁、铸钢 |
|
4 |
压盖 |
球墨铸铁、铸钢 |
|
5 |
密封圈 |
丁腈橡胶、三元乙丙 |
|
6 |
阀杆 |
不锈钢 |
|
7 |
中法兰垫片 |
丁腈橡胶、三元乙丙 |
|
8 |
闸板 |
球墨铸铁表覆三元乙丙或丁腈橡胶 |
|
9 |
阀体 |
灰铸铁、球墨铸铁、铸钢 |
RRHX消防专用明杆弹性座封闸重要衔接表型尺寸:（单元:mm）
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
Hmin（全关） |
313 |
332 |
375 |
425 |
498 |
562 |
680 |
838 |
950 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
Hmax（全开） |
355 |
375 |
415 |
475 |
540 |
605 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
