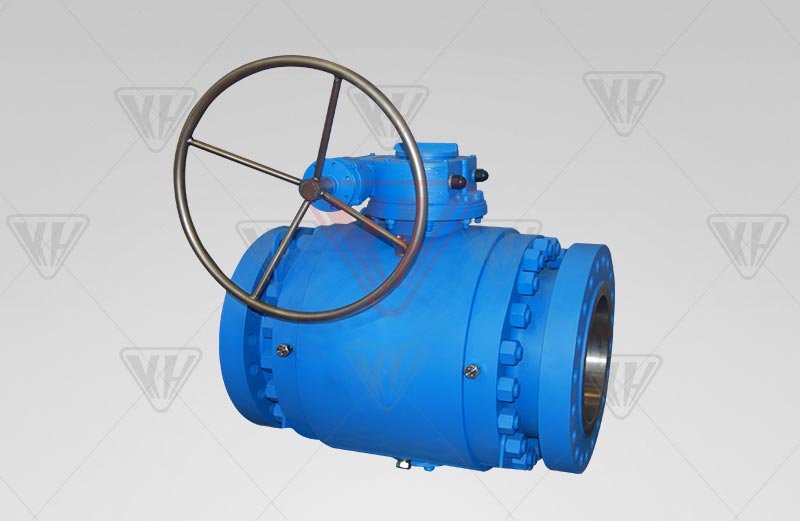

美标固定式球阀
201952213592855
产品型号：Q341F/H/W/Y
公称通径：NPS2"~40"
公称压力：Class150~2500MPa
合用温度：-196～350℃
合用介质：水、气、油品、天然气和酸碱侵蚀性介质
驱动方式：手动、气动、电动、液动等
设计造作：API 6 D
结构长度：ANSI BI6.10
衔接法兰：ANSI BI6.5
查抄和试验：API STD.598
产品详情

一、美标铸钢固定球阀用处
       三分体式衔接锻钢固定球阀 ，系将阀体在两阀座部位沿与阀门通路轴线相垂直的截面分为三部门 ，整台阀门沿阀杆中心轴左右对称 ，它在管路上重要用于堵截、分配和扭转介质流动方向。API美标铸钢固定球阀它的大枢轴结构保障在高压下正确的球体中心地位 ，保障了阀门优良的操作机能 ；尺度阀座选取弹簧结构 ，将阀座推向球体 ，API美标铸钢固定球阀保障了优良的进出口双向密封机能 ；API美标铸钢固定球阀利用自带的排放阀 ，阀体中腔可向表排放 ；枢轴选取防吹出� ；そ峁� ，有效地预防泄漏 ；低磨擦系数的轴承 ，使得扭矩削减到最幼 ，便于阀门启关 ；阀杆与阀体有效的接触 ，使防静电接地装置机能优厚等。拥有机能优异 ，靠得住性高 ，用处宽泛 ，价值合理蹬着点。

 二、美标铸钢固定球阀结构特点
 1、手动部门可选取钢板压造的手柄或不锈钢铸造的手柄。手柄设有限位结构 ，在阀门开启、关关的地位设定限位 ，当阀门使用在关键装置上时 ，限位块上设有锁孔可锁定开关　地位预防误操作。手柄上有显著地开和关标识。
 2、阀杆选取A182F（1Cr13）整体铸造并调造处置 ，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄衔接 ，通用性强 ，拆装方便。阀杆设有防吹出结构。
 3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈 ，使得阀杆在肯定的光滑情况下实现靠得住的密封。
 4、凭据必要 ，球阀可设计成防静电结构 ，在球体与阀杆、阀杆与阀体之间设置导电弹簧 ，预防静电打火点燃易燃物质 ，确保系统安全。
 5、密封副大局多样。凭据分歧工况可选用软密封、硬密封、防火阀座等结构 ；DN150以下为浮球大局 ，DN200以下为固定球大局。
 6、球阀阀座处可设置辅助密封结构 ，在阀座和阀杆部位加装注脂阀 ，垂危情况下可临时密封 ，并可凭据必要加长阀杆以合适埋地铺设得场所。

 三、美标铸钢固定球阀重要资料注明

阀体 阀杆 阀球 密封面 垫片 填料 工作温度 合用介质
WCB 1Cr13 1Cr13

1Cr13

司太立合金

本体资料

柔性石墨
       不锈钢加柔性石墨
       08软钢
       F304 F316 		柔性石墨
       编结石墨 		-29-425℃ 水、蒸汽、油品
WC6 15CrMo 15CrMo -29-425℃
WC9 25Cr2MoV 25Cr2MoV
LCB 304 304 -46-354℃
CF8 304 304 -196-600℃ 部门酸、碱
CF3 304L 304L
CF8M 316 316
CF3M 316L 316L

四、美标铸钢固定球阀重要表形尺寸

DN 2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24" 28" 32" 36" 40"
d1 51 64 76 102 127 152 203 254 305 337 387 438 489 591 686 781 876 978
L RF 178 191 203 229 356 394 457 533 610 686 762 864 914 1067 1245 1372 1524 1753
BW 216 241 283 305 381 457 521 559 635 762 838 914 991 1143 1346 1524 1727 1880
H 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800 950 1100 1200
手动 H1 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100 1150 1247 1374
E - - - - - - 116 116 171 171 257 257 257 150 83 83 123 123
F - - - - - - 350 350 420 420 400 400 400 410 650 650 735 735
W 230 400 400 650 1050 150 600 600 800 800 800 800 800 800 800 800 800 800
Wt
       (Kg) 		12 16 22 35 58 74 205 322 460 576 864 1280 1600 3540 4500 5940 7540 9320
电动 H2 - - - - - 554 600 652 760 770 830 - 940 1020 1115 - - -
L1 - - - - - 235 235 235 259 400 400 - 410 410 410 - - -
气动 H3 274 379 389 479 552 666 736 926 159 1127 1393 1468 1538 1370 1450 - - -
L2 270 405 405 576 576 776 776 776 1060 1060 1360 1360 1360 2840 2840 - - -


 五、美标铸钢固定球阀Class 300Lb：

DN 2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24" 28" 32" 36" 40"
d1 51 64 76 102 127 152 203 254 305 337 387 438 489 591 686 781 876 978
L RF 216 241 283 305 381 403 502 568 648 762 838 914 991 1143 1346 1524 1727 1880
BW 216 241 283 305 381 457 521 559 635 762 838 914 991 1143 1346 1524 1727 1880
H 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800 950 1100 1200
手动 H1 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100 1150 1247 1374
E - - - - - - 116 116 171 171 257 257 257 150 83 83 123 123
F - - - - - - 350 350 420 420 400 400 400 410 650 650 735 735
W 230 400 400 650 1050 150 600 600 800 800 800 800 800 800 800 800 800 800
Wt
       (Kg) 		15 24 30 55 87 118 255 370 533 640 1030 1524 2100 4200 5300 7860 8684 10300
电动 H2 - - - - - 235 235 400 400 410 410 - 420 690 690 - - -
L1 - - - - - 74 350 350 420 420 400 - 400 410 650 - - -
气动 H3 340 379 452 479 646 666 814 1002 1059 1150 1205 1250 1295 1390 1470 - - -
L2 405 405 574 574 756 756 1060 1060 1060 1360 1360 2840 2840 3300 3300 - - -


 六、API美标铸钢固定球阀Class 400Lb：

DN 2" 2-1/2" 3" 4" 6" 8" 10" 12" 14" 16" 20" 24" 28"
d1 51 64 76 102 152 203 254 305 337 387 489 591 686
L RF 292 330 356 406 495 597 673 762 826 902 1054 1232 1397
BW 295 333 359 410 498 600 676 765 829 905 1060 1241 1410
H 114 124 133 159 250 294 395 445 500 530 660 800 900
手动 H1 108 155 197 235 300 374 445 512 550 615 810 1010 1180
E 116 116 116 116 116 171 171 257 257 257 150 83 123
