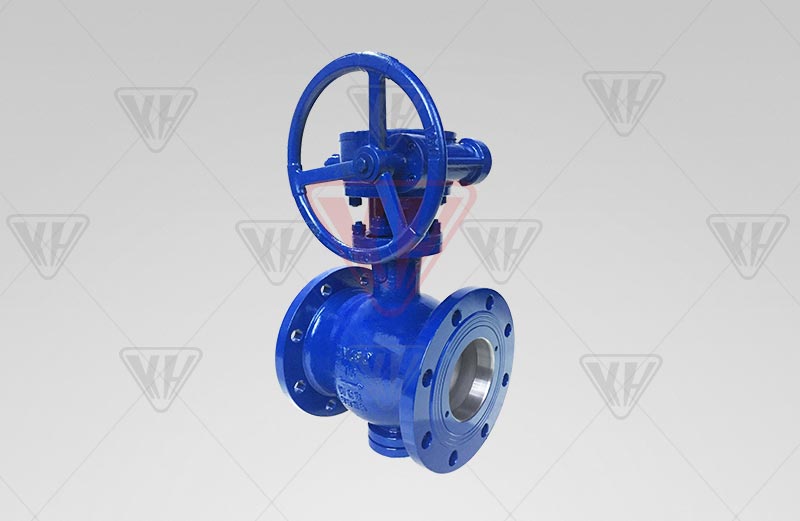

侧装偏疼半球阀
2019522135946196
产品型号：PQ340F
公称通径：DN40~1600mm
公称压力：PN0.6~4.0MPa
合用温度：－29℃～+540℃
驱动方式：手动、电动、气动
阀体材质：QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
设计造作尺度：GB/T 12237-2007
结构长度尺度：GB/T 12221-2005
衔接法兰尺度：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验尺度：GB/T 13927-2008
产品详情

产品具体介绍：

       偏疼半球阀的结构选取偏疼—契紧道理通过传动机构达到闸紧、调节、关关的主张，密封副是金属面环带硬面接触密封，双偏疼结构在开启时阀芯位于藏球室内，流通截面大，且阀门不被冲刷，关关时阀芯不被冲刷，开启进阀芯球面沿阀座渐进，有效地切除结垢阻碍，实现靠得住密封。它对两相混流易结垢固体析出的混流输送出格有效。第二个特点阀门的半球用双金属，母材上堆焊分歧的合金，阀座也作相应堆焊经特殊的处置，密封面组合成防腐、耐磨、高强度等各种类型，满足分歧场所需要，第三个特点密封严禁，输送有害气体可达零泄露，第四个特点是密封副的阀芯留有赔偿量，当阀座磨损（阀座硬度低于阀芯）后，关关时再动弹一些，仍能靠得住密封，耽搁使用寿命，此表，用户将压紧螺母拧掉，调整或更换后阀座仍可用，预防了现行多多阀门密封失效整台报废的短处。

    　因而堆焊分歧合金（或组合球）双金属密封副的选配能够用于耐磨、耐侵蚀、耐调温等且又要求严格密封的分歧工业部门。

球阀的重要用处及产品特点：

1、通用阀：规格型号PN1.0-4.0Mpa，DN40-1600。合用于污水处置、纸浆、城市采暖供热等要求严紧的场所。　　

2、油化工专用阀：规格DN40-1600，PN1.0-4.0Mpa合用于原油、沉油等各类油品、化工行业弱侵蚀、二相混流介质。耐温可达425℃。　　

3、燃气专用阀：规格DN40-1600，PN1.0-4.0Mpa合用于煤气、天燃气、液化气的输送节造。产品结构特点是密封堆焊分歧的含铬不锈钢，密封严紧、抗侵蚀。　　

4、料浆专用阀：规格DN40-1600，合用于液态、固态两相混流或液态输送中化学反映有结晶析出或结垢的工业管路输送。产品结构特点凭据顾客需要介质、温度要求分歧，密封副堆焊阀芯用铬钼钒合金堆焊，阀座选取铬钼合金、铬合金、不锈钢合金焊条堆焊满足分歧料浆输送的必要。　　

 5、煤粉灰渣专用阀：规格DN40-1600，合用于电厂、水力除渣或气态输送管路的节造。产品要求耐磨机能，阀芯选取组合球式双金属，拥有相当高的刚度并极度耐磨，阀座选取整体耐磨1号或全堆焊，且拥有硬密封球阀的利益。

球阀产品特点：
1、流通面积大，流阻幼。这是由于开启后阀芯位于藏球室，流体直通。

2、操作扭矩幼，转90度即可启关实现，操作轻便。

3、密封严紧，双偏疼金属硬密封。结垢不影响启关，这是半球阀最显著的利益

4、使用寿命长，密封副耐磨，且有赔偿量，阀座可调整或更换。

零件资料与工况：

名称 材质
阀体 QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
阀轴 2Cr13、1Cr13
阀瓣 合金渗氮钢、渗氮不锈钢、耐磨钢
阀座 合金渗氮钢、渗氮不锈钢、耐磨钢
轴承 铝青铜、FZ－1复合伙料
填料 聚四氟乙烯、柔性石墨


重要机能参数：

公称压力（Mpa） 0.6 1.0 1.6 2.5 4.0
公称通径（mm） 40－1600 40－1600 40－1200 40－600 40－600
密封试验压力（Mpa） 0.66 1.1 1.76 2.75 4.4
壳体试验压力（Mpa） 0.9 1.5 2.4 3.75 6.0
合用温度（℃） －29～300、－29～425、－29～540
合用介质 净水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方式 手动、电动、气动
衔接大局 法兰衔接、对夹衔接
装置方式 立式装置、卧式装置


表形和衔接尺寸

公称通径mm L D D1 D2 N-φ b f
50 178 160 125 100 4-18 16 3
65 190 180 145 120 4-18 18 3
80 203 195 160 135 8-18 20 3
100 229 215 180 155 8-18 20 3
125 254 245 210 185 8-18 22 3
150 267 280 240 210 8-23 24 3
200 292 335 295 265 12-23 26 3
250 330 405 335 320 12-25 30 3
300 356 460 410 375 12-25 30 4
350 381 520 470 435 16-25 34 4
400 406 580 525 485 16-30 36 4
500 457 705 650 608 20-34 44 4
600 508 840 770 718 20-41 48 4
