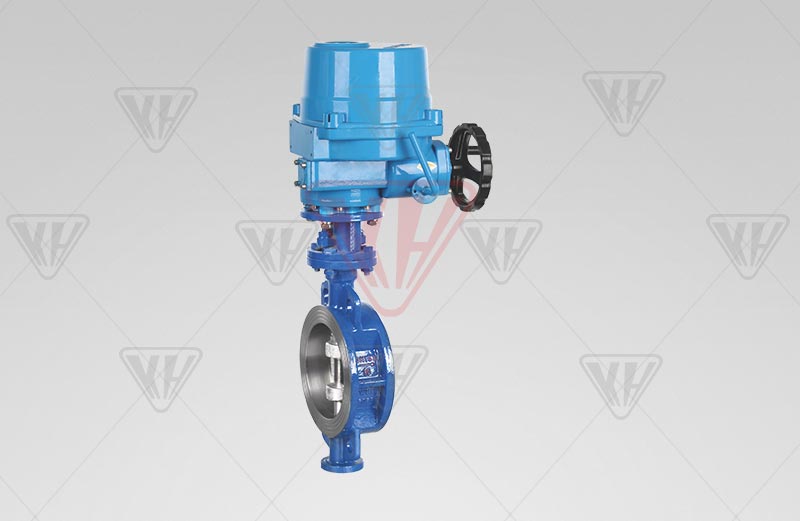

电动对夹式多档次金属硬密封蝶阀
201952894846649
产品型号：D973H/Y
公称通径：DN50~2000mm
公称压力：PN16~64MPa
阀体材质：WCB、304、316
衔接方式：对夹式、法兰式
设计尺度：GB/T12238-1989
法兰衔接尺寸：GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999
产品详情

一、产品概述
       电动对夹式多档次金属硬密封蝶阀选取一个"U"型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏疼接触 。解决了传统偏疼蝶阀在启关0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关关接触即密封的成效,达到耽搁使用寿命、密封机能最佳的主张 。因而被宽泛地利用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等侵蚀性介质的管路上，是调节流量和截断流体的最佳装置 。

二、产品特点

1、该蝶阀结构单一、紧凑、沉量轻、易于装置和拆卸、维建方便；
2、本蝶阀选取不锈钢"U"型密封圈，拥有肯定的弹性无论在高温、低温的情况下，它与蝶板均拥有优越的密封性；
3、本蝶阀的三维偏疼距，经过严格的推算，"U"型密封圈与蝶板险些无磨擦，使用寿命长，并拥有越关越紧的职能；
4、蝶板密封面选取堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构怪异，"开关"仅需动弹阀杆90°即可实现 。操作矫捷、方便、省力、不受介质压力的凹凸影响，密封机能靠得住；
6、耐高温、耐低温、耐侵蚀性 。



三、重要表形和衔接尺寸

DN L 0.25MPa 0.6MPa H H1 1.0MPa H H1
D1 D2 Z-φd D1 D2 Z-φd D1 D2 Z-φd
50 43 110 90 4-φ14 110 90 4-φ14 70 290 125 100 4-φ18 90 310
65 46 130 110 4-φ14 130 110 4-φ14 80 300 145 120 4-φ18 100 320
80 49 150 125 4-φ18 150 125 4-φ18 110 320 160 135 4-φ18 120 330
100 56 170 145 4-φ18 170 145 4-φ18 130 335 180 155 8-φ18 140 345
125 64 200 175 8-φ18 200 175 8-φ18 145 395 210 185 8-φ18 155 405
150 70 225 200 8-φ18 225 200 8-φ18 160 400 240 210 8-φ23 180 420
200 71 280 155 8-φ18 280 155 8-φ18 185 495 295 265 8-φ23 205 515
250 76 335 310 12-φ18 335 310 12-φ18 220 570 350 320 12-φ23 240 590

300

83 395 362 12-φ23 395 362 12-φ23 300 650 400 368 12-φ23 305 655
350 92 445 412 12-φ23 445 412 12-φ23 310 685 460 428 16-φ23 325 700
400 102 495 462 16-φ23 495 462 16-φ23 330 690 515 482 16-φ26 360 720
450 114 550 518 16-φ23 550 518 16-φ23 360 740 565 532 20-φ25 385 765
500 127 600 568 20-φ23 600 568 20-φ23 380 820 620 585 20-φ25 410 850
600 154 705 670 20-φ25 705 670 20-φ25 425 885 725 685 20-φ30 450 910
700 165 810 775 24-φ25 810 775 24-φ25 470 990 840 800 24-φ30 505 1025
800 190 920 880 24-φ30 920 880 24-φ30 530 1055 950 905 24-φ34 565 1090
900 203 1020 980 24-φ30 1020 980 24-φ30 585 1165 1050 1005 28-φ34 620 1200
1000 216 1120 1080 28-φ30 1120 1080 28-φ30 648 1235 1160 1115 28-φ34 693 1280
1200 254 1320 1280 32-φ30 1340 1295 32-φ34 730 1335 1380 1325 32-φ41 780 1385
1400 297 1520 1480 36-φ30 1560 1510 36-φ34 807 1405 1590 1525 36-φ48 862 1460
1600 318 1730 1690 40-φ30 1760 1710 40-φ34 903 1475 1820 1750 40-φ54 998 1570
1800 356 1930 1890 44-φ30 1970 1910 44-φ41 1080 1820 2020 1950 44-φ54 1150 1890
2000 406 2130 2090 48-φ48 2180 2110 48-φ48 1280 2190 2230 2160 48-φ54 1340 2250
