对焊式硬密封蝶阀

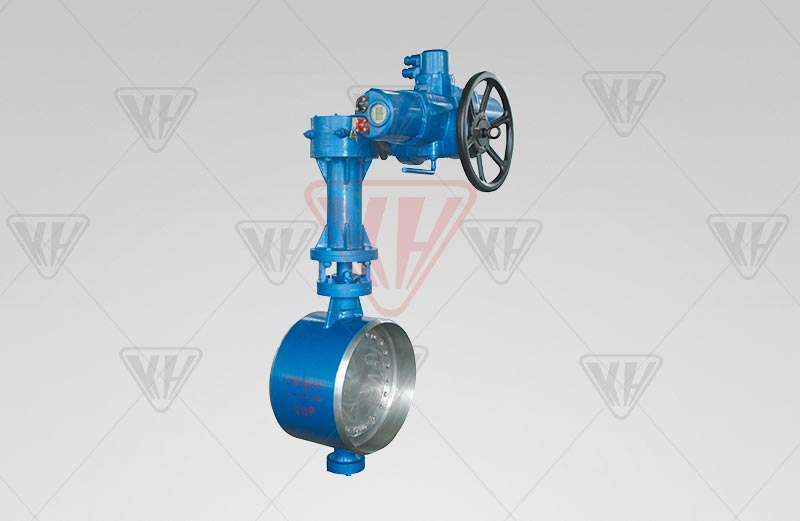

201952894932572
产品型号：D363H/W
公称通经：DN100～1000mm、NPS4"～48"
公称压力：强度试验（1.5×PN）密封试验（1.1×PN）
合用温度：碳钢：-29℃～425℃ ，不锈钢：-40℃～650℃
合用介质：水、热水、蒸汽、油品
驱动大局：蜗轮传动、电动、气动、液动
焊接尺度：GB12224、ANSI B16.25、DIN2559
产品详情

对悍式硬密封蝶阀特点
1、选取三偏疼蝶阀堪称顶尖过程阀门 ，此设计使阀门为高温、高压、防火利用中气泡技封的梦想硬密封蝶阀。
2、由于选取焊接结构 ，使阀门与管路平面达到永远性的零泄漏。
3、此阀无法兰 ，对管路和保温包扎带来了很大的方便和美观。

对悍式硬密封蝶阀重要技术参数

公称通径DN（mm）  DN（100～400）mm、in4～48
公称压力PN（MPa）  强度试验（1.5×PN）密封试验（1.1×PN）
合用温度  碳钢：-29℃～425℃ ，不锈钢：-40℃～650℃
合用介质  水、蒸汽、热水、油品
驱动方式  蜗轮传动、电动、气动、液动
压力等级  ANSI 150Lb/PN25
焊接尺度  GB12224、ANSI B16、25、DIN2559



重要零部件资料

零件名称  资料
阀体  碳钢、不锈钢、铬铝钢
蝶板  碳钢、合金钢、不锈钢
阀座  3不锈钢、钴基硬质合金
轴套  不锈钢
阀杆  不锈钢、特殊资料
填料  柔性石墨


D363H/663H/963H/-10/16/25/40/C、P、R对悍式硬密封蝶阀衔接尺寸

公称通径
重要尺寸  公称通径 重要尺寸
in  DN（mm）  L  H1  H  in  DN（mm）  L  H1  H
4  100  190  270  370  18  450  330  535  820
5  125  200  295  390  20  500  350  560  900
6  150  210  308  416  24  600  390  630  980
8  200  230  370  530  28  700  430  670  1100
10  250  250  450  580  32  800  470  800  1300
12  300  270  465  630  36  900  510  850  1370
14  350  290  475  595  40  1000  550  880  1480
16  400  310  505  755  48  1200  630  1000  1690
