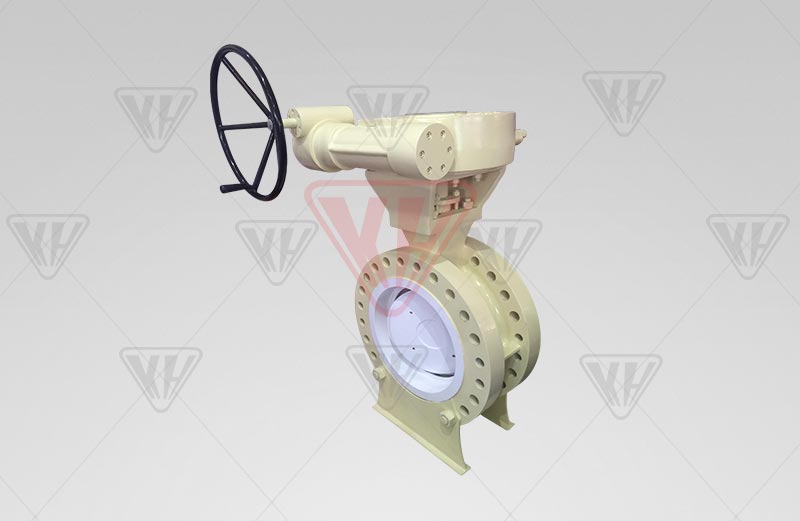

公称通径：DN40~1400mm
压力领域：PN0.6～2.5MPa
工作温度：≤800℃
主体材质：04、316、CF8等
合用介质：水、蒸汽、油品、空气、电力、尘气、硝酸等侵蚀性介质
传动大局：蜗轮传动、气动、液动、电动
设计尺度：JB/T 8527、GB/T 12238
结构长度：GB/T 12221
衔接尺度：GB/T 9113、JB/T 74
压力试验：GB/T 13927、JB/T 9092
高温高压硬密封蝶阀合用领域
本阀门合用于高中低压，高温、低温的管路中作关路密封装置、节流装置和调节装置。宽泛用于石油、化工、冶金、矿山、电力、能源、交通、农田、水力、构筑等行业。出格合用密封性较为严格的工况，例如煤气管路上，也合用于水、蒸汽、油品、空气、电力、尘气、硝酸等侵蚀性介质。
高温高压硬密封蝶阀结构特点
双向金属密封蝶阀是我公司在引进国表先进技术的基础上，经过改进美满，选取精密的弹性密封圈与经过抛光的蝶板接触，宽泛利用于冶金、石油化工、空气以及给排水和市政建设等工业管路上作调节和截流装置使用。
1、结构尺寸短、体积幼、沉量轻、操作轻便；
2、选取半轴结构，蝶板选取桁架结构，强度高、过流面积大、流阻幼、节俭能源；
3、选取偏疼结构，实现蝶板在开启瞬间即分离，关关接触即密封的成效，达到耽搁寿命，密封机能梦想的主张；
4、密封面选用不锈钢造作，拥有金属密封和弹性密封的双沉利益，无论在低和善高温的情况下，均拥有优越的密封机能，耐侵蚀机能、使用寿命长的特点；
5、拥有双向密封职能，装置中不受介质流向的限度（若只需节造单向介质，应优先选取有利于密封的装置方向装置），也不受空间地位的影响，可在职何方向装置。
高温高压硬密封蝶阀重要技术参数
|
公称通径(mm) |
DN40~1400 |
|
公称压力(MPa) |
PN16 |
|
阀门资料 |
304、316、CF8等 |
|
合用介质 |
水、蒸汽、油品、空气、电力、尘气、硝酸等侵蚀性介质 |
|
合用温度(℃) |
≤800℃ |
|
设计造作 |
JB/T 8527、GB/T 12238 |
|
结构长度 |
GB/T 12221 |
|
衔接法兰 |
GB/T 9113、JB/T 74 |
|
压力试验 |
GB/T 13927、JB/T 9092 |
|
传动方式 |
蜗轮传动、气动、液动、电动 |
高温高压硬密封蝶阀常用规格尺寸：
|
公称通径DN |
尺寸 |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
||
|
2" |
50 |
108 |
152 |
120.5 |
92 |
16 |
4-19 |
|
2.5" |
65 |
112 |
178 |
139.5 |
105 |
18 |
4-19 |
|
3" |
80 |
114 |
190 |
152.5 |
127 |
19 |
4-19 |
|
4" |
100 |
127 |
229 |
190.5 |
157 |
27 |
8-19 |
|
5" |
125 |
140 |
254 |
216 |
186 |
27 |
8-22 |
|
6" |
150 |
140 |
279 |
241.5 |
216 |
26 |
8-22 |
|
8" |
200 |
152 |
343 |
298.5 |
270 |
29 |
8-22 |
|
10" |
250 |
165 |
406 |
362 |
324 |
31 |
12-25 |
|
12" |
300 |
178 |
483 |
532 |
381 |
32 |
12-25 |
|
14" |
350 |
190 |
533 |
476 |
413 |
35 |
12-29 |
|
16" |
400 |
216 |
597 |
540 |
470 |
37 |
16-29 |
|
18" |
450 |
222 |
635 |
578 |
533 |
40 |
16-32 |
|
20" |
500 |
229 |
699 |
635 |
584 |
43 |
20-32 |
|
24" |
600 |
267 |
813 |
750 |
692 |
48 |
20-35 |
|
28" |
700 |
292 |
927 |
864 |
800 |
71 |
28-35 |
|
32" |
800 |
318 |
1060 |
978 |
914 |
81 |
28-41 |
|
36" |
900 |
330 |
1168 |
1086 |
1022 |
90 |
32-41 |
|
40" |
1000 |
410 |
1289 |
1200 |
1124 |
90 |
36-41 |
