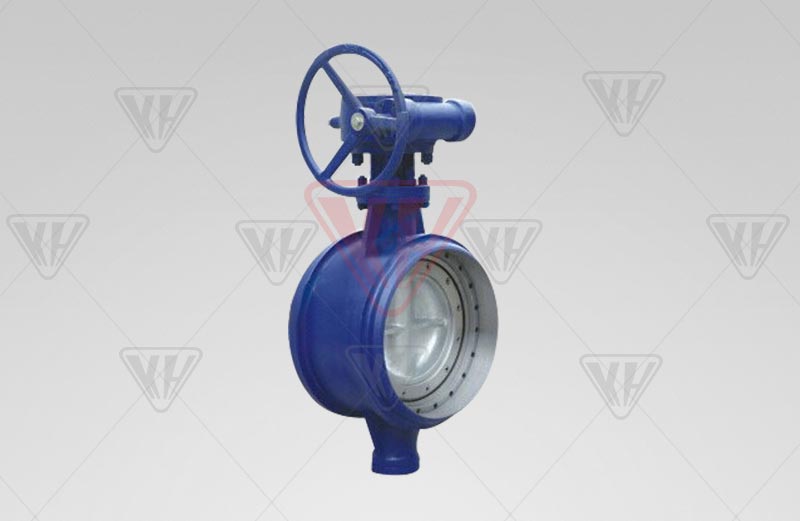

双向压蝶阀

产品型号：SD363H/Y/F
公称通径：DN100～1200mm、NPS4"～48"
公称压力：150Lb磅级/PN25
合用温度：碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
合用介质：水、蒸汽、热水、油品
驱动大局：蜗轮传动、电动、气动、液动
焊接尺度：GB12224、ANSI B16、25、DIN2559

产品详情

一、SD363H焊接双向压蝶阀产品概述

我公司引进可能国表先进技术的基础上，选取精密的J形弹性密封圈和三偏疼多档次金属硬密封结构，被宽泛用于治金、电力、石油化工、以及给排水和市政建设等工业管路上，作调节流量和载断流体使用。该阀选取三偏疼结构，阀座与碟板密封面均选取分歧硬度和不锈钢造作，拥有优良的耐侵蚀性，使用寿命长，本阀军邮双向密封职能，产品切合国度GB/T13927-92阀门压力试验尺度。

二、SD363H焊接双向压蝶阀产品特点

１、选取三偏疼蝶阀堪称顶尖过程阀门，此设计使阀门为高温、高压、防火利用中气泡技封的梦想硬密封蝶阀。

２、由于选取焊接结构，使阀门与管路平面达到永远性的零泄漏。

３、此阀无法兰，对管路和保温包扎带来了很大的方便和美观。

三、SD363H焊接双向压蝶阀重要技术参数

公称通径DN（mm)	DN100～1200mm、NPS4"～48"
公称压力PN（Mpa)	强度试验(1.5×PN)密封试验(1.1×PN)
合用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
合用介质	水、蒸汽、热水、油品
驱动方式	蜗轮传动、电动、气动、液动
压力等级	ANSI 150Lb磅级/PN25
焊接尺度	GB12224、ANSI B16、25、DIN2559

SD363H焊接双向压蝶阀重要零部件资料


零件名称	资料
阀体	碳钢、不锈钢、铬铝钢
蝶板	碳钢、合金钢、不锈钢
阀座	3不锈钢、钴基硬质合金
轴套	不锈钢
阀杆	不锈钢、特殊资料
填料	柔性石墨

D363H/663H/963H/-10/16/25/40/C、P、RSD363H焊接双向压蝶阀衔接尺寸

公称通经		重要尺寸			公称通经		重要尺寸
in	DN(mm)	L	H1	H	in	DN(mm)	L	H1	H
4	100	190	270	370	18	450	330	535	820
5	125	200	295	390	20	500	350	560	900
6	150	210	308	416	24	600	390	630	980
8	200	230	370	530	28	700	430	670	1100
10	250	250	450	580	32	800	470	800	1300
12	300	270	465	630	36	900	510	850	1370
14	350	290	475	595	40	1000	550	880	1480
16	400	310	505	755	48	1200	630	1000	1690
