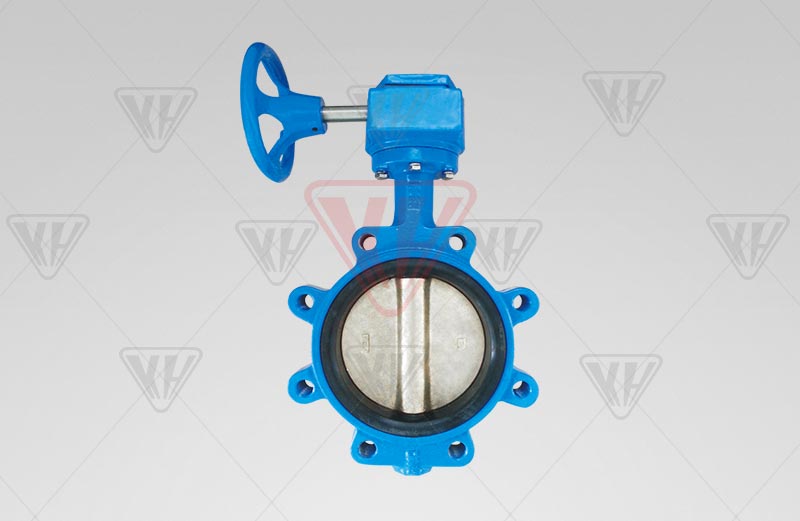

LT型蝶阀
201952810051731
产品型号：D371X
公称通径：DN40~2000mm
公称压力：PN0.6~1.6MPa
合用温度：≤80℃
合用介质：水、蒸汽、油品、弱酸碱等
重要材质：铸铁、碳钢、不锈钢等
驱动方式：手动、蜗轮、气动、电动
设计尺度：GB/T12238-2008、ISO 10631-1994
法兰衔接：GB/T17241.6-2008、JIS B2212-B2214-1999,JIS B2220-2004、JIS B2210-1984、ANSI B 16.5-2009,ANSI B 16.47-2006、ISO 7005-2
结构长度：GB/T12221 -2005、IS0 5752-1988SBSEN558-1
压力试验：GB/T13927-2008、JB/T9092-1999、ISO 5028-1993或BS 5755-1-1986
产品详情

产品概述

       LT型蝶阀驱动方式可选用手动、蜗轮、气动、电动 ，衔接方式可选用法兰、对夹 ，结构大局可选用单偏疼、中线式、双偏疼、三偏疼 ，密封结构可选用软密封、硬密封 ，压力领域PN0.1-10MPa ，公称通径为DN40～2000mm ，材质可选用铸钢、不锈钢。由于阀门的使用领域极度的宽泛 ，统一种阀门在分歧的场所与工况有分歧的搭配。

LT型蝶阀用处及特点
       LT型蝶阀合用于食品、医药、化工、石油、电力、冶金、城建、轻纺、造纸等给排水、气体管路上作调节流量和截流介质的作用 ，其重要特点为：
1、设计新鲜、合理 ，结构怪异 ，沉量轻 ，启关迅快。
2、操作力矩幼 ，操作方便 ，省力炅巧。
3、能够任何地位装置 ，方便。
4、密封件能够更换 ，密封机能靠得住 ，达到双向密封零泄漏。
5、密封资料耐老化 ，耐侵蚀 ，使用寿命长等特点。
6、结构单一 ，通用互换性好 ，价值便宜。
7、阀杆密封不易变形从而预防了通常的阀杆泄漏景象。整体支持性好 ，不变、牢固。
8、阀座橡胶用量少 ，膨胀的潜在影响幼 ，容易将扭矩值节造在适当的领域内选取两截式阀杆无销衔接 ，结构单一紧凑 ，拆卸极为方便。
9、蝶板拥有自动对能 ，实现了蝶板与阀座幼过盈合量共同。酚醛靠背座拥有不脱落、抗拉、防泄漏、更换方便等特点。由于阀座密封面与靠背为一体 ，从而减幼了阀座的变形量。

重要表形尺寸及沉量（PN1.0/1.6MPa）

DN(mm) A B C D1 L n-Φ K E 4-Φ1 Φ2 G 沉量WT（kg)
50 140 80 43 125 32 4-19 77 57.15 4-6.7 12.6 100 3.34
65 152 89 46 145 32 4-19 77 57.15 4-.67 12.6 120 3.94
80 159 95 45.21 160 32 8-19 77 57.15 4-.67 12.6 127 4.05
100 178 114 52.07 180 32 8-19 92 69.85 4-10.3 15.77 156 5.48
125 190 127 55.5 210 32 8-19 92 69.85 4-10.3 18.92 190 7.66
150 203 139 55.75 240 32 8-23 92 69.85 4-10.3 18.92 212 8.5
200 238 175 60.58 295 45 8-23 115 88.9 4-14.3 22.1 268 25
250 268 203 68 350 45 12-23 115 88.9 4-14.3 28.45 325 31.4
300 306 242 76.9 400 45 12-23 140 107.95 4-14.3 31.6 403 45.9
350 368 267 76.17 460 45 16-23 140 107.95 4-14.3 31.6 436 54
