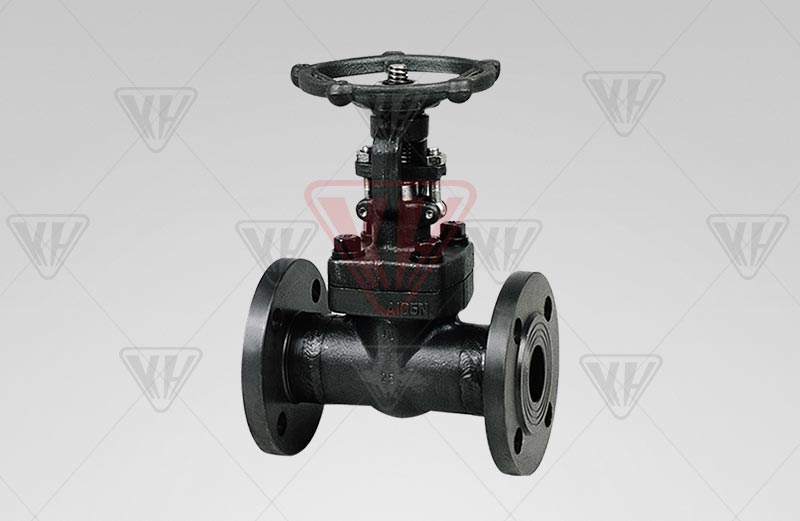

国标锻钢法兰闸阀

产品型号：Z41H
公称通径：DN15~50mm
公称压力：PN1.0~10.0MPa
重要材质：A105，LF2，F5，F11，F22，F304，F316，F304L,F316L
设计与造作：GB12234GB1221GB9131
结构长度：JB/T74
衔接法兰：GB9112～9131
压力-温度：HGJ67JB/T74～90
试验与检验：HGJ44～76JB/T9092

产品详情

锻钢闸阀概述：

锻钢闸阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面衔接，选取不锈钢带与柔性石墨缠绕垫片，按需要也可选取环衔接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需要也可直接选取刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖衔接。

锻钢闸阀尺度材质细表 :

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
序号	零件名称	A105	F22	F304（L）	F316（L）
1	阀体	A105	A182F22	A182F304（L）	A182F316（L）
2	阀座	A276420	A276304	A276304（L）	A276316（L）
3	闸板	A182F430&410	A182F304	A182F304（L）	A182F316（L）
4	阀杆	A182F6	A182F304	A182F304（L）	A182F316（L）
5	垫片	316夹柔性石墨		316夹PTFE
6	阀盖	A105	A276f304	A276F304（L）	A276F316（L）
7	螺栓	A193B7	A193B16	A193B8	A193B8M
8	销钉	A276420		A276 304
9	填料压套	A276410		A182F304（L）	A182F316（L）
10	活节螺栓	A193B7	A193B16	A193B8	A193B8M
11	填料压板	A105	A182F11	A182F304（L）	A182F316（L）
12	螺母	A1942H	A1944	A1948	A1948M
13	阀杆螺母	A276420
14	锁紧螺母	A1942H	A1944	A1948	A1948M
15	铭牌	SS
16	手轮	A197
17	垫片	A473431
18	填料	柔性石墨		PTFE
合用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
合用温度		-29℃～425℃	-29℃～550℃	-29℃～200℃

把稳:客户需要的其他材质也可选取.密封面资料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

锻钢闸阀尺寸（MM）
(PN6.4MPa)

DN (mm)	L	D	D1	D2	bf	z-φd	H
15	170	105	75	55	18-2	4-φ14	185
20	190	125	90	68	20-2	4-φ18	200
25	210	135	100	78	22-2	4-φ18	225
32	230	150	110	82	24-2	4-φ23	380
40	240	165	125	95	24-3	4-φ23	300
50	250	175	135	105	26-3	4-φ23	360

(PN1.0MPa)

DN (mm)	L	D	D1	D2	bf	z-φd	H
15	170	105	75	55	20-2	4-φ14	185
20	190	125	90	68	22-2	4-φ18	200
25	210	135	100	78	24-2	4-φ18	225
32	230	150	110	82	24-2	4-φ23	380
40	240	165	125	95	26-3	4-φ23	300
50	250	196	145	112	28-3	4-φ25	360
