公称通径：NPS1/2"~1(1/2)"
公称压力：Class150~600Lb
合用介质：水、氮氢混合气体、尿素以及甲胺液等
衔接大局：法兰衔接、承插焊衔接和内螺纹衔接
设计与造作：ANSIB16.34 API600 API602
法兰尺寸：ANSIB16.5
压力温度：ANSIB1.20.1
结构长度：ANSIB16.10
对焊衔接尺寸：ANSIB16.11
检验与试验：API598

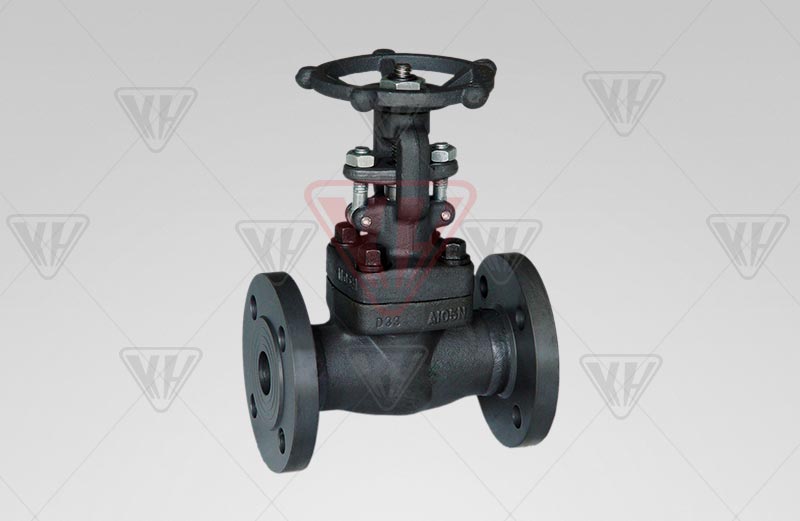

一、Z41Y锻钢法兰闸阀结构特点：
1、锻钢阀门合用于公称压力为PN2.5、4.0、10.0、14.0、25.0Mpa，公称通径为DN10～50mm的中高温、中高压阀门。合用介质为水、氮氢混合气体、尿素以及甲胺液等。
2、阀杆与阀杆螺母为梯形螺纹传动，螺纹切合GB5796的划定。阀杆头部设计有锥形的上密封面，当阀门全开时与阀盖的上密封座缜密吻合，无表泄漏。
3、阀体、阀盖等承压件选取整体铸造（胎模型锻），阀体法兰也可选取焊接大局。阀门的衔接大局有法兰衔接、承插焊衔接和内螺纹衔接。
4、阀座与阀体的衔接有螺纹衔接、焊接、在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成。堆焊层厚度大于蹬宗2mm。
5、对于公称压力大于15.0Mpa的锻钢阀门选取压力自紧式密封结构，填料箱及闸板均选取整体铸造加工，保障受压强度。
二、Z41Y锻钢法兰闸阀产品资料：
|
序号 |
零件名称 | CS to ASTM |
AS to ASTM |
SS to ASTM |
|
| Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 闸板 | A276 410 & 430 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 垫片 | Corrugated SS+graphite | SS+PTFE | ||
| 6 | 阀盖 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 7 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 8 | 销钉 | A276 420 | A276 304 | ||
| 9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 11 | 填料压板 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) |
| 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 13 | 阀杆螺母 | A276 420 | |||
| 14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | 铭牌 | SS | |||
| 16 | 手轮 | A197 | |||
| 17 | 光滑垫片 | A473 431 | |||
| 18 | 填料 | Flexible Graphite | PTFE | ||
| 合用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 合用温度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
备注：客户需要的其他材质也可选取。密封面料配对由客户指定内件代号决定。CS=碳钢；AS=合金钢；SS=不锈钢
三、Z41Y锻钢法兰闸阀衔接尺寸：
|
ANSI 150Lb |
||||||||
|
NPS |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
L |
- |
- |
108 |
117 |
127 |
140 |
165 |
178 |
|
L1 |
79 |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
|
H |
169 |
169 |
169 |
193 |
230 |
246 |
283 |
330 |
|
D0 |
100 |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
|
Wt |
- |
- |
5 |
6.1 |
8.4 |
14.3 |
15.4 |
22.7 |
|
Wt1 |
2.2 |
2.4 |
2.4 |
2.4 |
4.8 |
6.1 |
7.2 |
11.2 |
|
ANSI 300Lb |
||||||||
|
NPS |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
L |
- |
- |
140 |
152 |
165 |
178 |
190 |
216 |
|
L1 |
79 |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
|
H |
169 |
169 |
169 |
193 |
230 |
246 |
283 |
330 |
|
D0 |
100 |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
|
Wt |
- |
- |
5.2 |
6.3 |
8.6 |
14.5 |
15.6 |
22.8 |
|
Wt1 |
2.2 |
2.4 |
2.4 |
2.4 |
4.8 |
6.1 |
7.2 |
11.2 |
|
ANSI 600Lb |
||||||||
|
NPS |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
L |
- |
- |
165 |
190 |
216 |
229 |
241 |
292 |
|
L1 |
79 |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
|
H |
169 |
169 |
169 |
193 |
230 |
246 |
283 |
330 |
|
D0 |
100 |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
|
Wt |
- |
- |
5.9 |
7.5 |
10.2 |
16.7 |
17.4 |
28.7 |
|
Wt1 |
2.2 |
2.4 |
2.4 |
2.4 |
4.8 |
6.1 |
7.2 |
11.2 |
|
ANSI 800Lb |
||||||||
|
NPS |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
L1 |
79 |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
|
H |
169 |
169 |
169 |
193 |
230 |
246 |
283 |
330 |
|
D0 |
100 |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
|
Wt1 |
2.2 |
2.4 |
2.4 |
2.4 |
4.8 |
6.1 |
7.2 |
11.2 |
