公称通径：DN15~50mm
公称压力：PN0.05~1.6MPa
工作温度：≤350℃
重要材质：锻钢、不锈钢、钛合金钢、铬钼钢、低温钢
驱动方式：手动
设计规范：GB/T 9093
结构长度：GB/T 12250
螺纹衔接：ISO 228
法兰衔接：JB/T 79,GB 9113,ANSI B16.34
试验与检验：GB/T 13927

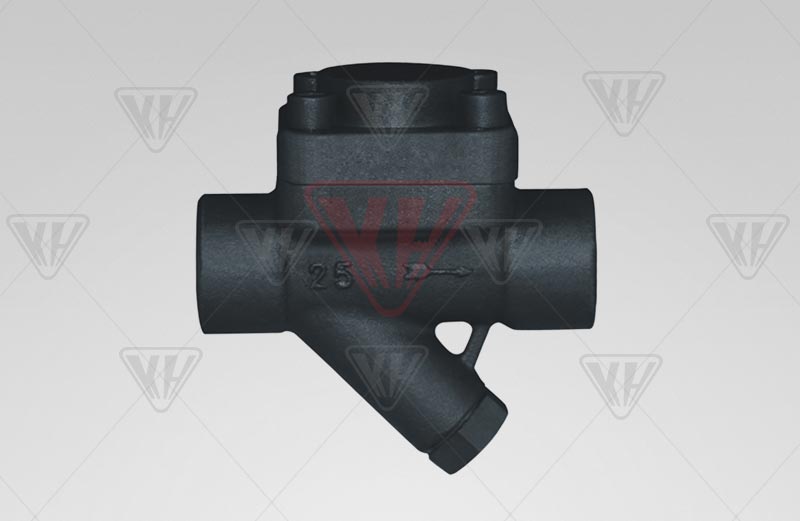

热静力膜盒式CS16概述
热静力型膜盒式蒸汽疏水阀（蒸汽压力平衡式）是目前国际上最常用的先进节能型疏水阀。膜盒式蒸汽疏水阀的反映极度活络，工作时阀前存有高温凝固水，无蒸汽泄漏，节能成效显著。
它的利益是：自动排空气，体积幼，不怕冻，肆意地位都可装置；守护方便，在管线上能够查抄建理和更换零件；最大背压率 ≤80% ，膜盒牢固，使用寿命长。
重要机能和零部件
|
零部件名称 |
材 料 |
|
阀体 阀盖 |
WCB |
|
膜盒 |
1Cr18Ni9Ti |
|
膜片 |
哈氏合金 |
|
阀座 |
3Cr13 |
|
过滤网 |
1Cr18Ni9Ti |
表型尺寸表
|
产品型号 |
通径 （mm） |
衔接方式 |
阀体资料 |
工作压力 |
最高允许温度℃ |
表形尺寸 （mm） |
|||
|
L |
H1 |
H2 |
W |
||||||
|
CS16H-16C |
15-20 |
内螺纹 |
WCB |
0.05~1.6 |
250 |
100 |
58 |
55 |
70 |
|
25 |
0.05~1.6 |
250 |
120 |
58 |
55 |
70 |
|||
|
32-40 |
0.05~1.6 |
250 |
150 |
68 |
68 |
90 |
|||
|
50 |
250 |
160 |
68 |
68 |
90 |
||||
|
CS16Y-25C |
15-20 |
法兰 |
WCB |
0.05~2.5 |
250 |
150 |
58 |
55 |
70 |
|
25 |
0.05~2.5 |
250 |
160 |
58 |
55 |
70 |
|||
|
30-50 |
0.05~2.5 |
250 |
230 |
85 |
60 |
120 |
|||
