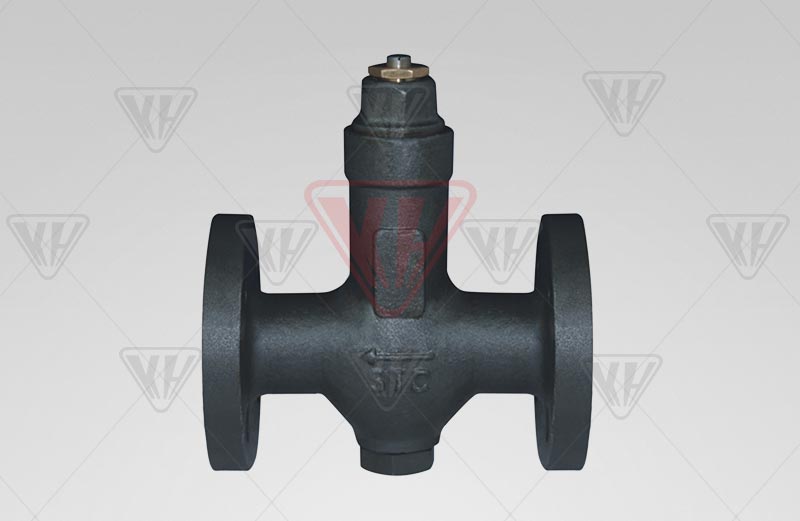

热静力波纹管式蒸汽疏水阀
2019528155629889
产品型号：STF-C
公称通径：DN15~100mm
公称压力：PN0.05~1.6MPa
重要材质：锻钢、不锈钢、钛合金钢、铬钼钢、低温钢
驱动方式：手动
设计规范：GB/T 9093
结构长度：GB/T 12250
螺纹衔接：ISO 228
法兰衔接：JB/T 79,GB 9113,ANSI B16.34
试验与检验：GB/T 13927
产品详情

热静力波纹管式蒸汽疏水阀结构特点

 1、排水温度能够调节在70-100度之间，使用方便。
 2、可能阻止高温凝固水的排放，维持蒸汽管线的热能。
 3、陆续排放，没有噪音。蒸汽压力的幼颠簸没有影响使用。
 4、结构单一，装置方便，轻易。
 5、通过增长波纹管直径提高凝固水的分列量。
 6、拥有优良的排空机能，不怕冻。零泄漏，背压率达到75%以上。



热静力波纹管式蒸汽疏水阀重要技术参数

产品型号 公称通径 衔接方式 使用压力 最高允许温度 表型尺寸 参考沉量
L H1 H2 W
YSF-A 15-20
25 		螺纹 0.05-1.6 220 125
130 		    45
48 		1.2
YSF-A 32-50 螺纹 0.05-1.6 220 150     55
64
73 		2
YSF-B 15-25 法兰 0.05-1.6 220 140     95
105
115 		3.4
YSF-B 32-50 法兰 0.05-1.6 220 160     135
145
160 		6.5
YTF-A-16C 15-20
25 		螺纹 0.05-1.6 220 155 40 75 45 1.6
32-50 195 55 100 78 3.4
STF-B-16C 15-20
25 		螺纹 0.05-1.6 220 95
105 		110 30 55 2.8
32-40
50 		110
120 		155 40 60 4.2
STF-C-16C 15-20
25
32-50 		法兰 0.05-1.6 220 150
160
230 		180 50 55
120 		5
13
65-80
100 		360
310 		210 70 150 26



热静力波纹管式蒸汽疏水阀排水量

型号/尺寸 疏水阀的工作压差（△t）.kg/cm2
CS14/STB/STC 0.5 1 2 4 6 8 10 12 16
△t35 500 780 800 900 950 980 1000 1050 1100
△t25 300 400 460 500 540 700 780 800 860
△t15 180 200 250 280 310 350 400 450 520

注：
 1、△t为排水温杜纂鼓和凝固水温度之差，温度（△t）增长，排量随之增长。
 2、该阀出厂前疏水温度已调节在95左右，如需扭转疏水温度或排量时，可调节阀顶的旋转螺针。顺使仉旋转阀芯前进，疏水量削减，疏水温度降低；逆使仉旋转，阀芯后退，疏水量增大，疏水温度上升，调整后将锁紧螺母拧紧。
3、压差是指疏水阀入口端与出口端的压力差，排量是指蒸汽凝固水在单元幼时内陆续排放的量。
