双金属温调式

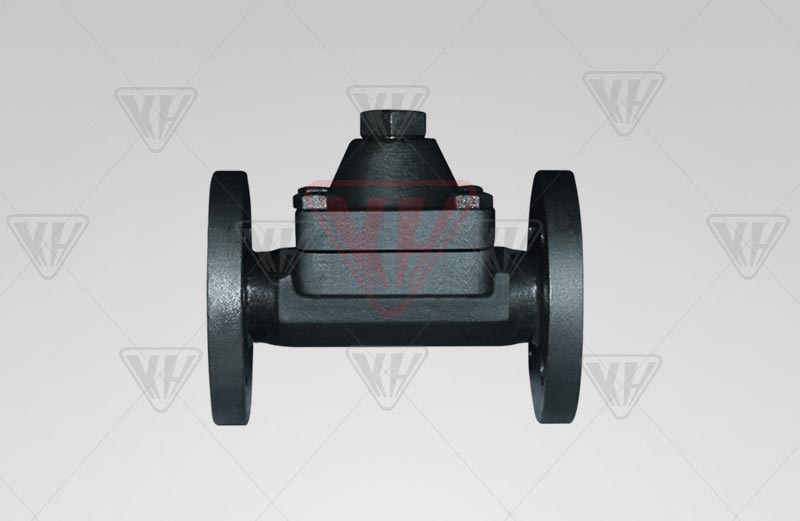

20195281557279
产品型号：CS47
公称通径：DN15~50mm
公称压力：PN0.01~1.6MPa
工作温度：≤350℃
重要材质：锻钢、不锈钢、钛合金钢、铬钼钢、低温钢
驱动方式：手动
设计规范：GB/T 9093
结构长度：GB/T 12250
螺纹衔接：ISO 228
法兰衔接：JB/T 79,GB 9113,ANSI B16.34
试验与检验：GB/T 13927
产品详情

[根基信息]
      工作道理：该阀凭据温度的变动造成感触温双金属汽的变形 ，从而驱策阀芯作主复移位启关阀座孔 ，达到阻汽排放。

公称压力
 PN20
 PN50
防气阻职能
 膜盒自控或手动
 手动
PMA最高允许压力 2.0MPa@38℃
 4.7MPa@93℃
PMO最大工作压力 1.6MPa@149℃ 3.8MPa@315℃
TMA最高允许温度 427℃@0.6MPa 427℃@2.9MPa
TMO最高工作温度
 427℃@0.6MPa 427℃@2.9MP


[阀门特点]

       热敏感元件选取进口资料 ，活络度高牢固耐用。阀前始终备凝固水 ，形成水封 ，无新鲜蒸汽泄漏。排气机能好 ，抗水击 ，并可肆意角度装置。

[适应工况]
       该阀合用于蒸汽主管线和过热蒸汽管线 ，能自动排除凝固水的排放温度 ，节能成效好。

[重要表型及衔接尺寸]

型号 DN 螺纹衔接 承接焊衔接 法兰衔接
RC L H W L H W d T L H D K d C F N-φ
(mm) (mm) (mm)
CS17H-16C
CS47H-16C
CS67H-16C 		15 1/2 100 92 82 100 92 82 22 12 150 92 95 65 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 200 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18
CS17H-25
CS47H-25
CS67H-25 		15 1/2 100 92 82 100 92 82 22 12 150 92 95 65 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 230 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18
CS17H-40
CS47H-40
CS67H-40 		15 1/2 100 92 82 100 92 82 22 12 250 92 95 65 45 14 2 4-14
20 3/4 100 92 82 100 92 82 27 12 150 92 105 75 55 14 2 4-14
25 1 100 92 82 100 92 82 34 12 160 92 115 85 65 14 2 4-14
32 11/4 165 140 115 165 140 115 42 13 200 140 135 100 78 16 2 4-18
40 11/2 165 140 115 165 140 115 48 13 200 140 145 110 85 16 3 4-18
50 2 175 140 115 175 140 115 61 14 230 140 160 125 100 16 3 4-18
