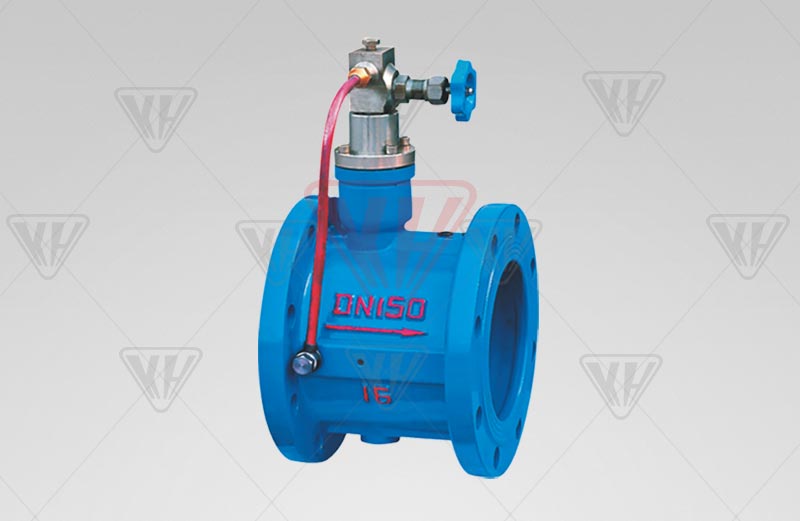

消声缓关止回阀
2019528161313954
产品型号：HH49X，HDH48X,HH46X
公称压力：PN1.0～2.5MPa
公称通径：DN40～1000mm
缓关功夫：3～60秒
合用介质：净水、污水、海水
合用温度：0～80℃（如必要，可达200℃）
法兰尺度：GB/T 17241.6 GB/T 9113
试验尺度：GB/T 13927 AP1598
产品详情

消声缓关止回阀特点

       消声缓关止回阀可用在净水、污水、海水等介质的排水管路上，既能预防介质的倒流，又能有效的限度粉碎性水锤，保障管线的使用安全 。微阻缓关蝶式止回阀拥有结构新鲜、体积幼、沉量轻、流体阻力幼、密封靠得住、启关安稳、耐磨损、使用寿命长，油压、缓关不受介质影响，有较好的节能成效等特点 。



消声缓关止回阀重要零件资料

零件名称 阀体 阀瓣 阀杆、油缸、活塞、弹簧 阀座
资料 铸铁、铸钢 碳钢 不锈钢 丁腈橡胶



消声缓关止回阀重要技术参数

型号 公称压力 试验压力 合用温度 合用介质 缓关功夫
壳体 密封
HH46X
HDH48X
HH49X 		1.0 1.5 1.1 ≤80℃ 净水、污水、海水 ≤60秒
1.6 2.4 1.76
2.5 3.75 2.75



消声缓关止回阀重要表形尺寸

公称通径 尺寸 公称通径 尺寸
L H H1 L H H1
40 140 200 88 350 290 480 297
50 150 215 98 400 310 550 324
65 170 225 108 450 330 585 351
80 180 235 118 500 350 640 379
100 190 280 130 600 390 720 434
125 200 290 148 700 430 780 491
150 210 310 172 800 470 840 549
200 230 350 210 900 510 990 600
250 250 415 240 1000 550 1050 655
300 270 450 264 1200 630 1210 770
