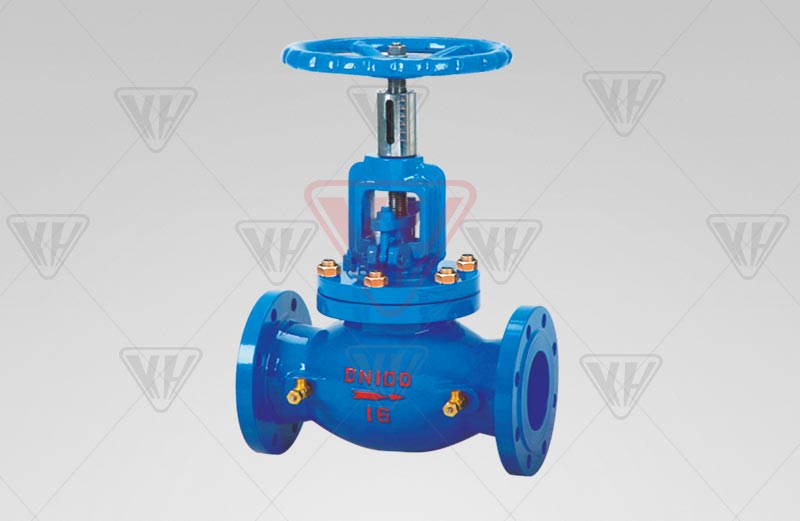

手动流量平衡阀
2019528161344305
产品型号：KPF
公称通径：DN15~600mm
公称压力：PN1.6MPa
合用温度：≤100℃
重要材质：灰铸铁、球铁、不锈钢
法兰尺度：GB/T17241.6GB/T9113
试验尺度：GB/T13927API598
产品详情

手动流量平衡阀重要零部件资料

零件名称 阀体、阀盖、阀瓣、填料压套 阀杆密封圈 阀杆螺母 垫圈 填料
资料 灰铸铁、球铁 不锈钢 铸铜 橡胶石棉板 膨胀石墨


手动流量平衡阀重要表形衔接尺寸

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 600
L 130 150 160 180 200 230 290 310 350 400 480 495 622 698 787 914 978 1295
H 150 160 182 192 250 264 380 413 446 540 623 687 782 914 968 1037 1440 1790
H1 160 170 197 207 270 284 410 448 506 595 688 762 867 1009 1073 1152 1440 1790
Do 80 180 80 90 100 120 200 200 240 240 360 400 500 500 680 680
