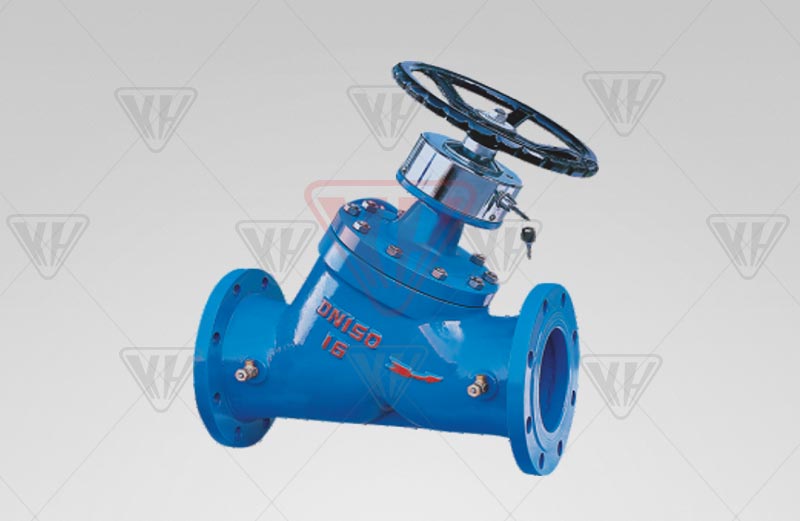

数字锁定平衡阀
2019528161413582
产品型号：SP45F
公称通径：DN15~350mm
公称压力：PN1.6~2.4MPa
合用温度：≤120℃
重要材质：灰铸铁、球墨铸铁、铸钢
法兰尺度：GB/T17241.6GB/T9113
试验尺度：GB/T13927API598
产品详情

一、数字锁定平衡阀产品概述

       SP45F、SP15F数字锁定平衡阀是一种具罕见字锁定特殊职能的调节型阀门，选取直流型阀体结构，拥有更好的等百分比流量个性，可能合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。同时能正确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的主张。阀门设有开启度批示、开度锁定装置及用于流量测定的测压幼阀，只有在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量节造在合理的领域内、从而克服了“大流量，幼温差”的不合理景象。该产品是供热系统中的梦想产品。既可装置在供水管上，也能够装置在回水管上，通常我们建议装置在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，装置了平衡阀的供（回）水管不用再设截止阀。



二、 数字锁定平衡阀重要零件资料

零件名称 阀体、阀盖 阀杆 阀瓣 密封垫
资料 灰铸铁、球墨铸铁、铸钢 不锈钢 球墨铸铁 橡胶石棉板



三、 数字锁定平衡阀重要技术参数

公称压力（MPa） 壳体试验压力（MPa） 合用温度 合用介质 个性曲线 装置使用领域
1.6 2.4 ≤120℃ 水、油等非侵蚀性液体 等百分比 管网系统主干、分支干、室内供水干管、分支立管及多台锅炉



四、数字锁定平衡阀重要衔接尺寸

型   号 公称通径（mm） 尺 寸（mm）
L H
SP15F-25 15 100 128
20 115 128
25 125 130
32 140 150
40 160 187
SP45F-16/25 32 180 230
40 200 242
50 230 250
65 290 260
80 310 329
100 350 340
125 400 424
150 480 454
200 550 517
250 622 573
300 698 617
350 787 705
