公称通径：DN100~1400mm
公称压力：PN1.0~1.6MPa
重要材质：碳钢WCB/不锈钢CF8
合用介质：天然气、煤气、液化气、原油、沉油
合用温度：≤425℃
法兰衔接尺寸：GB/T 9113.1-2000.ASME/ANSI 16.5
结构长度：GB 12221-2005 ，ASNE B16.10
造作和验收：GB12237-89 ，API 6D
压力试验按JB/T9092-1999 ，GB/T13927-92 ，AP1598

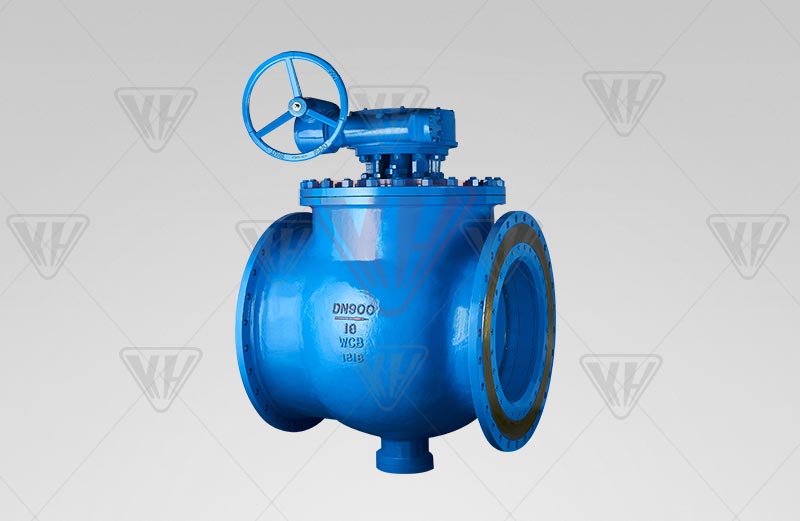

上装偏疼半球阀产品简介：
上装偏疼半球阀合用于污水处置、纸浆、氧化铝、城市采暖供热、油品、天然气、液态固态两相混或容易化学结晶的介质等要求严禁的场所�？砂欤和ㄓ梅А⒂突ぷㄓ梅А⑷计ㄓ梅А⒘辖ㄓ梅А⒚悍刍以ㄓ梅У�。
上装偏疼半球阀选取偏疼结构道理 ，通过传动机构达到闸紧、调节、关关的主张。双偏疼结构球阀在开启时球体藏于阀腔内 ，流通载面大 ，关关时阀芯球面沿阀座渐进 ，拥有剪切职能 ，有效地切除结垢阻碍 ，实现靠得住密封。
上装偏疼半球阀工作道理：
本系列球阀是传统球阀富有灵性变动的结晶 ，它是将金属球冠固定在偏疼球体上 ，通过偏疼曲轴的90度旋转 ，实现阀门的启关 ，与金属球冠密封面接触的金属阀座在轴向和径向浮动 ，以赔偿球冠与阀座的配闸阀。单一靠得住的结构及有效的密封方式使它不只能够拥有优势地代替闸阀 ，并且可合用于不成使用的系统中�Ｄ芄煌乒憷糜谑汀⒒ぁ⒌缌鸵苯鸬刃幸� ，其主题技术属国内初创 ，它设计怪异、结构新鲜。其结构选取偏疼契紧道理通过传动机构达到闸紧、调节、关关的主张 ，密封副是金属面环带硬面接触密封 ，双偏疼结构在开启时阀芯位于藏球室内 ，流通截面大 ，且阀门不被冲刷 ，关关时阀芯不被冲刷 ，开启时阀芯球面沿阀座渐进 ，有效地切除结垢阻碍 ，实现靠得住密封。它对两相混流易结垢固体析出的混流输送出格有效。
上装偏疼半球阀产品特点：
1、密封缜密、输送有害气体可达零泄露。
2、阀门的半球用双金属 ，母材上堆焊分歧的合金 ，阀座也作相应堆焊经特殊的处置 ，密封面组合成防腐、耐磨、高强度等各种类型 ，满足分歧场所需要。
3、密封副的阀芯留有赔偿量、当阀做磨损后 ，关关时再动弹一些 ，任能靠得住密封 ，耽搁了使用寿命。此表 ，用户将压紧螺母拧掉 ，调整或更换后阀座仍可用 ，预防了阀门密封失效后 ，整台报废的短处。
4、其结构选取偏疼契紧道理通过传动机构达到闸紧、调节、关关的主张 ，密封副是金属面环带硬面接触密封 ，双偏疼结构在开启时阀芯位于藏球室内 ，流通截面大 ，且阀门不被冲刷 ，关关时阀芯不被冲刷 ，开启时阀芯球面沿阀座渐进 ，有效地切除结垢阻碍 ，实现靠得住密封。它对两相混流易结垢固体析出的混流输送出格有效。
重要机能规范：
|
公称压力 |
0.6 |
1.0 |
1.6 |
2.0 |
2.5 |
4.0 |
5.0 |
6.4 |
10 |
|
|
壳体试验压力 |
0.9 |
1.5 |
2.4 |
3.0 |
3.8 |
6.0 |
7.5 |
9.6 |
15 |
|
|
高压密封试验 |
0.66 |
1.1 |
1.8 |
2.2 |
2.8 |
4.4 |
5.5 |
7.1 |
11 |
|
|
合用介质及温度℃ |
DYQ40型 |
水、蒸汽、纸浆等溶液t≤180℃ |
||||||||
|
DYQ40型 |
天然气、煤气、液化气、原油、沉油 t ≤425℃ |
|||||||||
|
DYQ40型 |
溶液、矿浆、氧化铝粉、煤粉、煤灰、含尘气体、废渣等 t ≤300℃ |
|||||||||
☆上装偏疼半球阀重要零件材质及代号
|
零件名称 |
DYQ40型 |
DYQ40型 |
DYQ40型 |
|
阀体 |
碳钢WCB/不锈钢CF8 |
碳钢WCB/不锈钢CF8 |
碳钢WCB/不锈钢CF8 |
|
阀杆 |
2Cr13/304 |
2Cr13/304 |
2Cr13/304 |
|
阀芯密封副 |
WCB/CF8+Cr |
WCB/CF8+硬化合金钢 |
特种硬化合金钢质 |
|
阀座密封副 |
PTFE/Molon |
WCB/CF8+硬化合金钢 |
特种硬化合金钢质 |
|
公称压力 |
公称通径 |
尺寸（mm） |
|||||||
|
L |
D |
K |
d |
b |
z-d0 |
Hw |
Hd |
||
|
1.0MPa |
100 |
229 |
220 |
180 |
156 |
22 |
8-φ18 |
330 |
380 |
|
125 |
254 |
210 |
210 |
184 |
22 |
8-φ18 |
345 |
405 |
|
|
150 |
267 |
240 |
240 |
211 |
24 |
8-φ22 |
370 |
440 |
|
|
200 |
292 |
295 |
295 |
266 |
24 |
8-φ22 |
405 |
470 |
|
|
250 |
330 |
350 |
350 |
319 |
26 |
12-φ22 |
480 |
540 |
|
|
300 |
403 |
400 |
400 |
370 |
26 |
12-φ22 |
520 |
580 |
|
|
350 |
430 |
460 |
460 |
429 |
26 |
16-φ22 |
570 |
630 |
|
|
400 |
530 |
515 |
515 |
480 |
26 |
16-φ26 |
630 |
710 |
|
|
450 |
580 |
565 |
565 |
530 |
28 |
20-φ26 |
690 |
770 |
|
|
500 |
660 |
620 |
620 |
582 |
28 |
20-φ26 |
740 |
820 |
|
|
600 |
840 |
725 |
725 |
682 |
34 |
20-φ30 |
840 |
940 |
|
|
700 |
900 |
840 |
840 |
794 |
34 |
24-φ30 |
960 |
1040 |
|
|
800 |
1000 |
950 |
950 |
901 |
36 |
24-φ33 |
1080 |
1180 |
|
|
900 |
1100 |
1050 |
1050 |
1001 |
38 |
28-φ33 |
1190 |
1280 |
|
|
1000 |
1200 |
1160 |
1160 |
1112 |
38 |
28-φ36 |
1310 |
1420 |
|
|
1200 |
1300 |
1380 |
1380 |
1328 |
44 |
32-φ39 |
1420 |
1530 |
|
|
1400 |
1500 |
1590 |
1590 |
1530 |
48 |
36-φ42 |
1540 |
1650 |
|
|
1.6MPa |
100 |
229 |
180 |
180 |
156 |
22 |
8-φ18 |
330 |
380 |
|
125 |
254 |
210 |
210 |
184 |
22 |
8-φ18 |
345 |
405 |
|
|
150 |
267 |
240 |
240 |
211 |
24 |
8-φ22 |
370 |
440 |
|
|
200 |
292 |
295 |
295 |
266 |
24 |
12-φ22 |
405 |
470 |
|
|
250 |
330 |
355 |
355 |
319 |
26 |
12-φ26 |
480 |
540 |
|
|
300 |
403 |
410 |
410 |
370 |
28 |
12-φ26 |
520 |
580 |
|
|
350 |
430 |
470 |
470 |
429 |
30 |
16-φ26 |
570 |
630 |
|
|
400 |
530 |
525 |
525 |
480 |
32 |
16-φ30 |
630 |
710 |
|
|
450 |
580 |
650 |
585 |
548 |
40 |
20-φ30 |
690 |
770 |
|
|
500 |
660 |
770 |
650 |
609 |
44 |
20-φ33 |
740 |
820 |
|
|
600 |
840 |
840 |
770 |
720 |
54 |
20-φ36 |
840 |
940 |
|
|
700 |
900 |
950 |
840 |
794 |
40 |
24-φ36 |
960 |
1040 |
|
|
800 |
1000 |
1050 |
950 |
901 |
42 |
24-φ39 |
1080 |
1180 |
|
|
900 |
1100 |
1125 |
1050 |
1001 |
44 |
28-φ39 |
1190 |
1280 |
|
|
1000 |
1200 |
1255 |
1170 |
1112 |
46 |
28-φ42 |
1310 |
1420 |
|
|
1200 |
1300 |
1485 |
1390 |
1328 |
52 |
32-φ48 |
1420 |
1530 |
|
|
1400 |
1500 |
1590 |
1590 |
1530 |
58 |
36-φ48 |
1540 |
1650 |
|
